Sistemas de recubrimiento para balcones y terrazas.
KOSTER PAVIMENTO SILANO es una gama de sistemas de recubrimientos protectores a base de silano, flexibles, de bajas emisiones y fáciles de aplicar, diseñados para su uso en interiores y exteriores sobre superficies tanto horizontales como verticales.
La gama es especialmente adecuada para balcones, terrazas y espacios comerciales o privados con tráfico peatonal ligero, en los que se requiere una protección duradera, una resistencia química moderada y un acabado funcional resistente a la radiación UV.
Incluye sistemas con diferentes espesores de aplicación y acabados superficiales, desde recubrimientos lisos hasta soluciones antideslizantes y decorativas con escamas de color, lo que permite adaptar cada sistema a los requisitos funcionales y estéticos del proyecto.
INDUSTRIALES
Sistemas de pavimentos y recubrimientos industriales para la industria en general y aparcamientos.
KOSTER PAVIMENTO EPOXY INDUSTRIAL es una gama de sistemas de pavimentos y recubrimientos protectores de resina epoxi de bajas emisiones, desarrollada para entornos industriales exigentes que requieren una elevada resistencia mecánica y química.
La gama abarca diferentes espesores de aplicación, intensidades de tráfico y acabados superficiales, incluidas soluciones lisas, texturizadas y antideslizantes. Los sistemas de capa fina, con espesores de alrededor de 1 mm, son adecuados para zonas de uso ligero a medio, mientras que los sistemas de mayor espesor, de entre 2 y 3 mm, están diseñados para aplicaciones de uso medio a intensivo y condiciones de tráfico más exigentes.
La gama de productos también incluye un sistema desarrollado específicamente para aplicaciones OS 8 (un sistema rígido de protección superficial, diseñado para soportar cargas mecánicas elevadas y proteger superficies de hormigón), así como un recubrimiento protector epoxi de capa fina para superficies verticales.
INDUSTRIAL FLEXIBLE
Sistemas de pavimentos y recubrimientos industriales para protección química y contención secundaria.
KOSTER PAVIMENTO EPOXICO INDUSTRIAL FLEXIBLE es una gama de sistemas de pavimentos y recubrimientos protectores de resina epoxi, de bajas emisiones y con capacidad de puenteo de fisuras, desarrollada para entornos industriales exigentes que requieren una resistencia química muy elevada y una mayor flexibilidad.
La gama incluye acabados lisos y antideslizantes, con diferentes configuraciones según el nivel de uso requerido. Los sistemas de capa fina, con espesores de alrededor de 1 mm, son adecuados para zonas de uso ligero a medio, mientras que los sistemas de entre 2,5 y 3,5 mm están diseñados para aplicaciones de uso medio a intensivo y condiciones de tráfico moderado a elevado. Según el sistema seleccionado, la gama es apta para superficies horizontales tanto interiores como exteriores. También incluye un recubrimiento protector flexible de resina epoxi y de capa fina para superficies verticales.
UNIVERSAL
Sistemas de pavimentos y recubrimientos para aplicaciones generales en ámbitos comerciales, residenciales e industriales.
KOSTER PAVIMENTO BASE AGUA UNIVERSAL es una gama versátil de sistemas de pavimentos y recubrimientos protectores de resina epoxi en base acuosa y de bajas emisiones para aplicaciones industriales, comerciales y residenciales.
La gama incluye acabados lisos, texturizados, antideslizantes y decorativos con escamas de color, con diferentes configuraciones según el nivel de uso requerido. Los sistemas de capa fina, con espesores inferiores a 1 mm, están destinados principalmente a zonas de uso ligero, mientras que los sistemas de entre 2 y 3 mm ofrecen soluciones para aplicaciones de uso ligero a medio o medio en zonas con mayores exigencias de tráfico.
Los sistemas ofrecen una resistencia química moderada y acabados que van desde una estética funcional hasta una estética decorativa mejorada. La gama está diseñada principalmente para superficies horizontales interiores, aunque determinados sistemas también son aptos para aplicaciones exteriores. Asimismo, incluye un recubrimiento protector de resina epoxi en base acuosa y de capa fina para superficies verticales y horizontales, ampliando la gama a la protección de paramentos verticales y otras zonas de uso ligero.

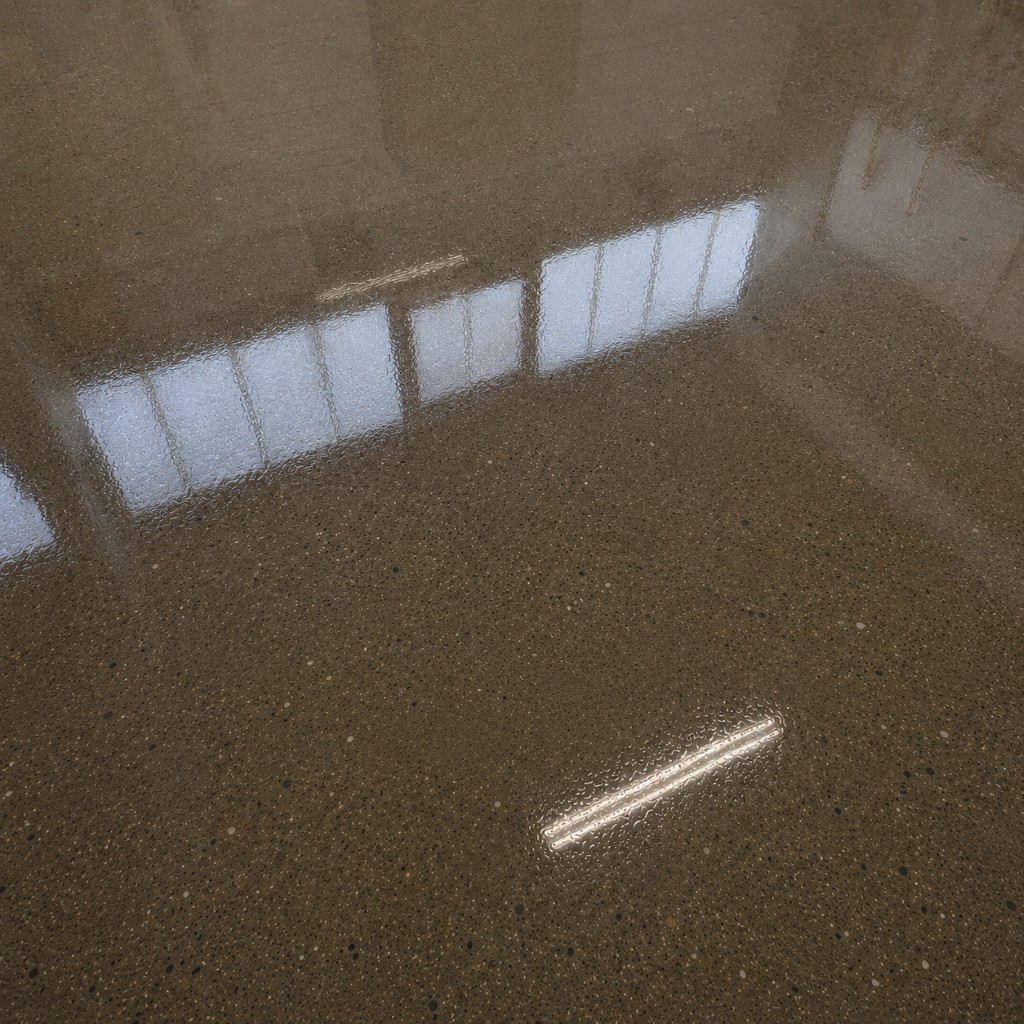

VAP
Sistemas de barrera de vapor y control de la humedad para pavimentos.
KOSTER PAVIMENTO CONTROL DE HUMEDAD es una gama de sistemas de barrera contra la humedad de resina epoxi y de bajas emisiones, diseñada para revestimientos de pavimento y adhesivos sensibles a la humedad y al pH en aplicaciones industriales, comerciales y residenciales.
Normalmente se aplica como un sistema de capa fina en una sola capa y reduce la difusión del vapor de agua hasta un nivel seguro para los sistemas de pavimento posteriores, sin aumentar significativamente el espesor total del sistema. Proporciona un soporte fiable incluso en condiciones de humedad y pH elevados en el hormigón, combinando una tecnología sin disolventes, un elevado grado de reticulación y una alta resistencia química. Es apto para aplicaciones interiores y exteriores sobre superficies horizontales y verticales.
Con más de 30 años de rendimiento probado, ofrece una solución duradera y fiable para controlar la humedad bajo los sistemas de pavimento posteriores.
BALCONES Y TERRAZAS
KOSTER PAVIMENTO SILANO
Sistema de recubrimiento protector a base de silano de 0.2 mm, aplicado con rodillo, de bajas emisiones, flexible, fácil de aplicar, con una superficie lisa y acabado brillante monocolor resistente a la radiación UV.
Campos de aplicación
Sistema de recubrimiento protector para uso residencial y comercial ligero, destinado a aplicaciones en interiores y exteriores sobre superficies verticales y horizontales, adecuado para zonas de tráfico peatonal de uso ligero, con resistencia química moderada y acabado funcional.
Sectores
Espacios comerciales y privados, balcones y terrazas.
Configuración del sistema

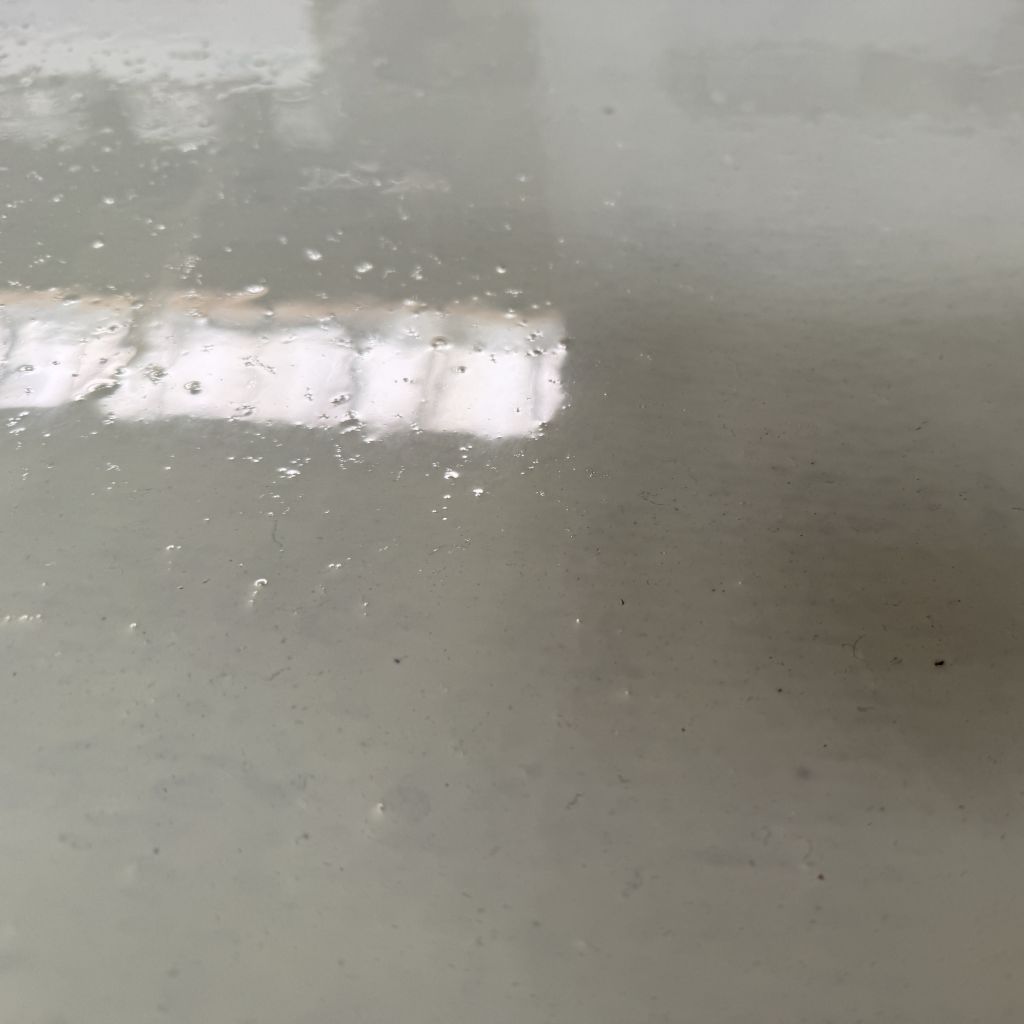

1Capa fina2Refuerzo
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1

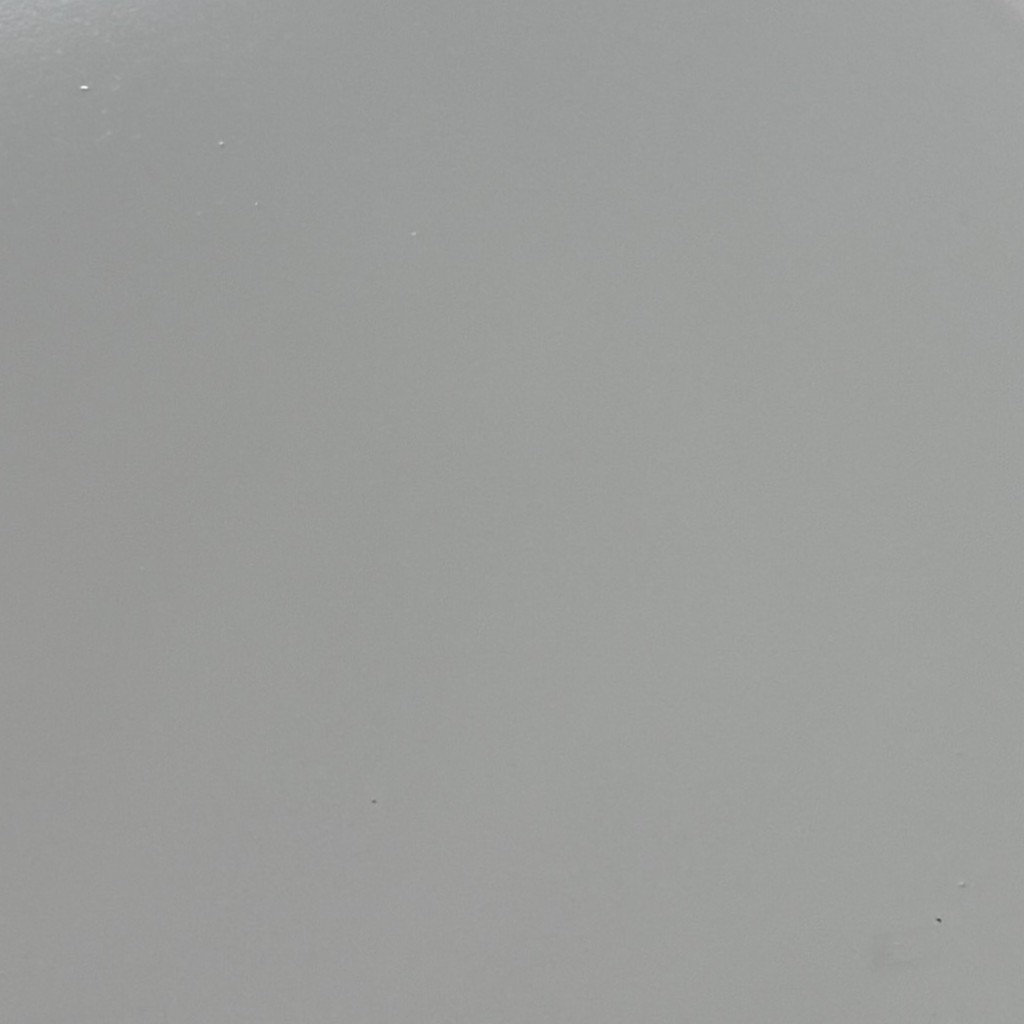

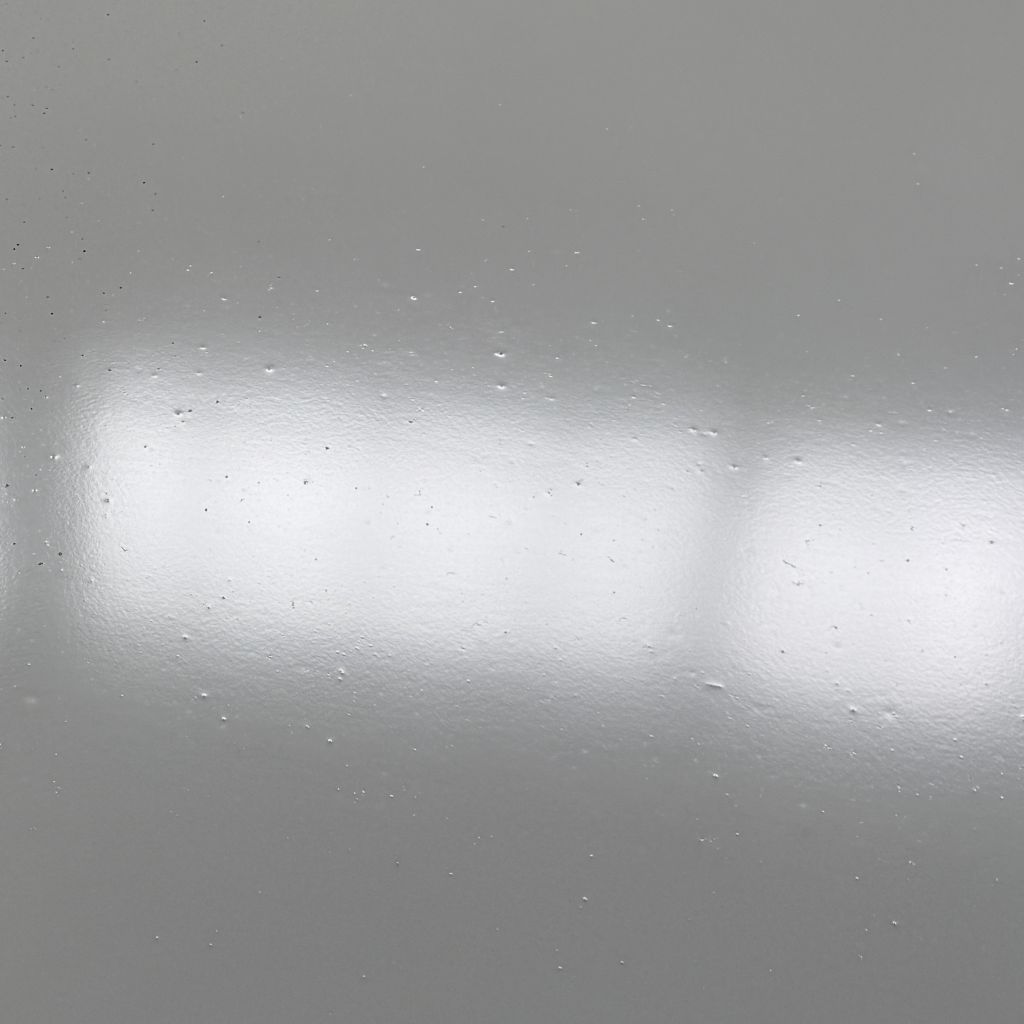

OpcionalCapa fina
KÖSTER CT 227 1C Silane
0.40 kg/m²
2

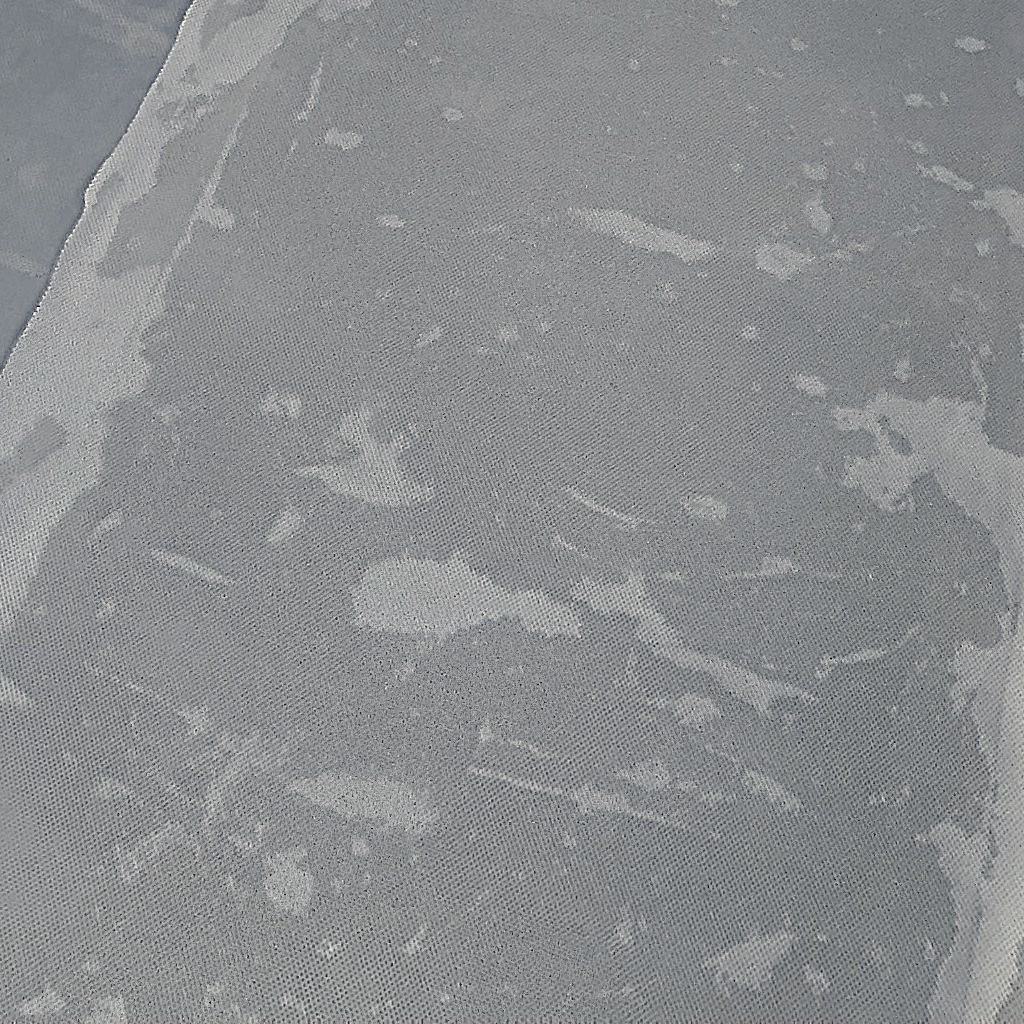

OpcionalRefuerzo en zonas con riesgo de fisuración, encuentros pared-pavimento y conexiones
KÖSTER W 450 Flex Fabric
0.07 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 227 1C Silane
Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 12–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Premezclar brevemente hasta obtener una mezcla homogénea
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 12 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h Apto para tráfico ligero (horas) - curado completo (días): 12 °C: 48 h - 10 d 20 °C: 24 h - 7 d 30 °C: 16 h - 5 d
2
KÖSTER W 450 Flex Fabric
Resistencia al deslizamiento
Material
Capa
Descripción
Clase R según DIN 51130
CT 227 1C Silane R 10
Capa de acabado
0.4 kg/m² de KÖSTER CT 227 1C Silane con un 2 % de KÖSTER Anti-Slip Granulate 20
R 10
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de recubrimiento protector a base de silano de 2 mm, aplicado con rodillo, de bajas emisiones, flexible, fácil de aplicar, con una superficie antideslizante obtenida mediante espolvoreo de árido y acabado brillante monocolor resistente a la radiación UV.
Campos de aplicación
Sistema de recubrimiento protector para uso residencial y comercial ligero, destinado a aplicaciones en interiores y exteriores sobre superficies verticales y horizontales, adecuado para zonas de tráfico peatonal de uso ligero, con resistencia química moderada y acabado funcional.
Sectores
Espacios comerciales y privados, balcones y terrazas.
Configuración del sistema
1Capa fina2Espolvoreo a saturación3Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Capa fina
KÖSTER CT 227 1C Silane
0.40 kg/m²
2

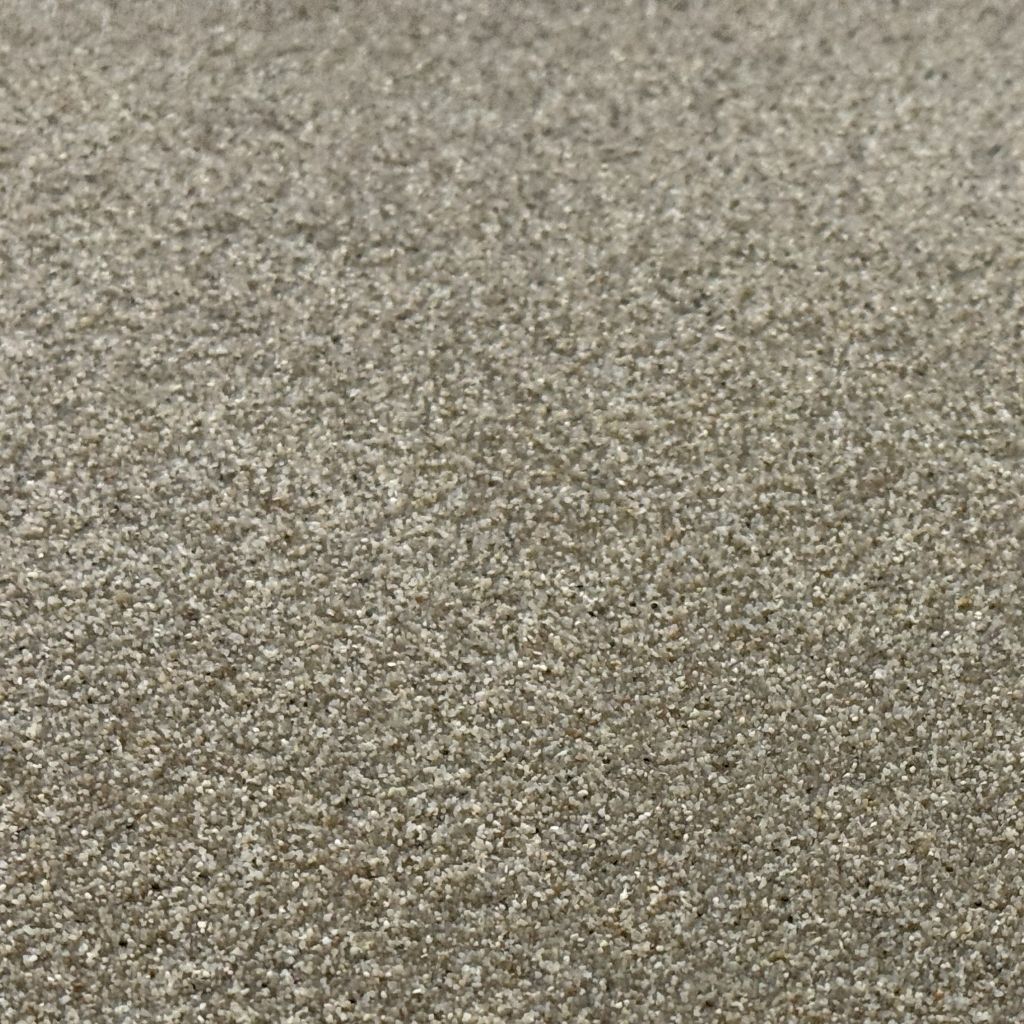

Espolvoreo a saturación
Arena de cuarzo 0.7–1.2 mm (CT 485) o similar
4.00 kg/m² (espolvoreo a saturación, aprox. 5 kg/m² aplicados)
3

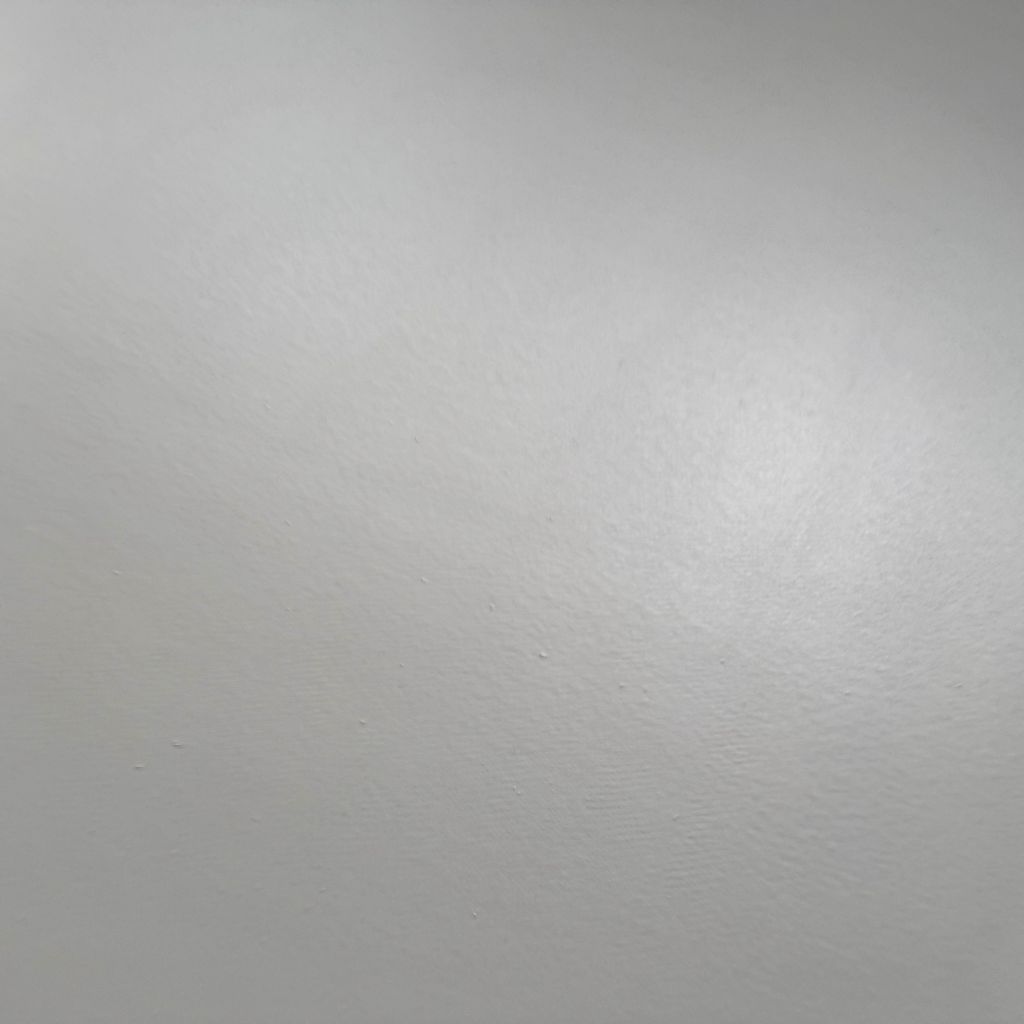

Capa de acabado
KÖSTER CT 227 1C Silane
0.80 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 227 1C Silane
Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 12–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Premezclar brevemente hasta obtener una mezcla homogénea
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 12 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h Apto para tráfico ligero (horas) - curado completo (días): 12 °C: 48 h - 10 d 20 °C: 24 h - 7 d 30 °C: 16 h - 5 d
2
Arena de cuarzo 0.7–1.2 mm (CT 485) o similar
3
KÖSTER CT 227 1C Silane
Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 12–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Premezclar brevemente hasta obtener una mezcla homogénea
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 12 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
Resistencia al deslizamiento
Material
Capa
Descripción
Clase R según DIN 51130
CT 227 1C Silane R 12
Capa de acabado
Espolvoreo a saturación con 4 kg/m² de arena de cuarzo de 0.7–1.2 mm (CT 485) o similar, y sellado con 0,8 kg/m² de KÖSTER CT 227 1C-Silane
R 12
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de recubrimiento protector a base de silano de 1 mm, aplicado con rodillo, de bajas emisiones, flexible y fácil de aplicar, con una superficie antideslizante obtenida mediante espolvoreo de árido y acabado brillante con escamas de color, resistente a la radiación UV.
Campos de aplicación
Sistema de recubrimiento protector para uso residencial y comercial ligero, destinado a aplicaciones en interiores y exteriores sobre superficies verticales y horizontales, adecuado para zonas de tráfico peatonal de uso ligero, con resistencia química moderada y acabado estético mejorado.
Sectores
Espacios comerciales y privados, balcones y terrazas.
Configuración del sistema
1Capa fina2Espolvoreo3Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Capa fina
KÖSTER CT 227 1C Silane
0.40 kg/m²
2
Espolvoreo
KÖSTER Color-Chips
0.85 kg/m² (> 0.050 kg/m² para efecto de contraste / 0.7–1.0 kg/m² para espolvoreo a saturación)
3

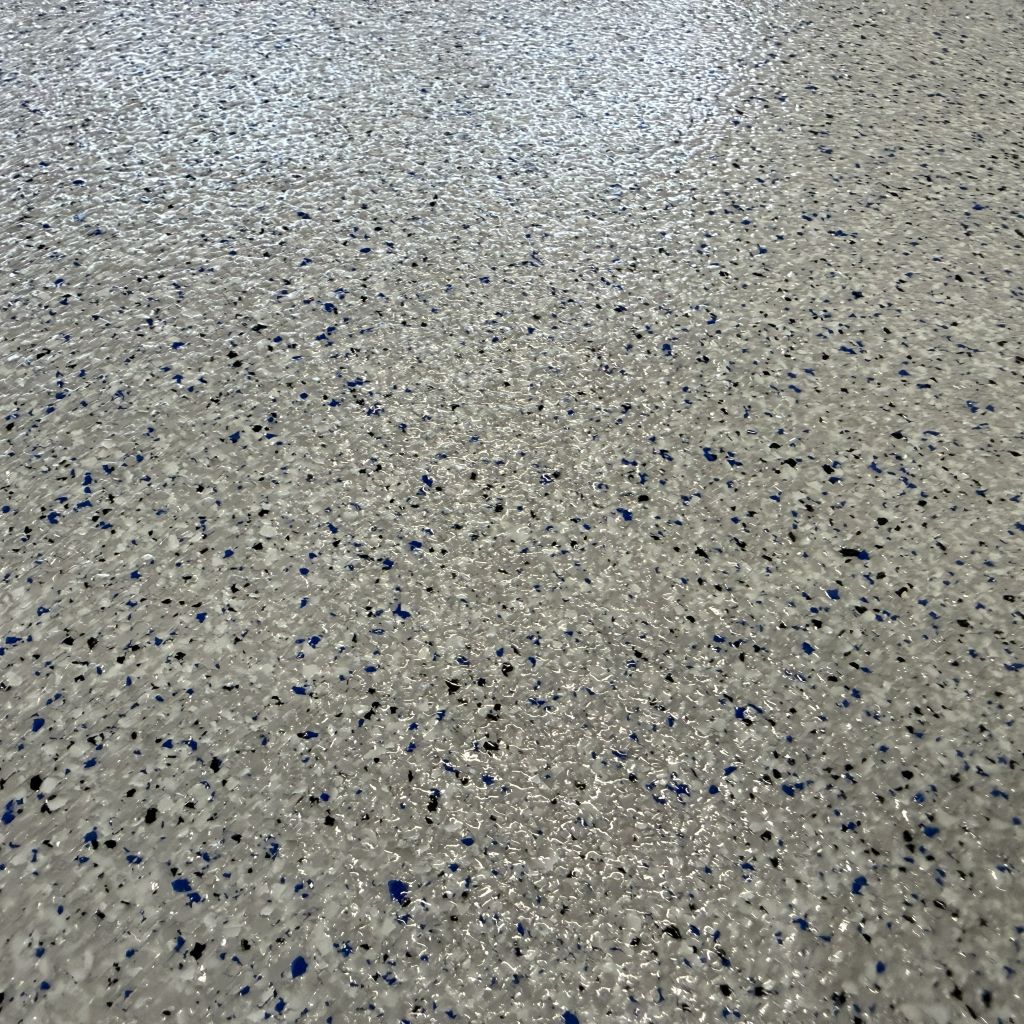

Capa de acabado
KÖSTER CT 327 1C Sealer
0.30 kg/m² en dos capas
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 227 1C Silane
Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 12–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Premezclar brevemente hasta obtener una mezcla homogénea
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 12 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h Apto para tráfico ligero (horas) - curado completo (días): 12 °C: 48 h - 10 d 20 °C: 24 h - 7 d 30 °C: 16 h - 5 d
2
KÖSTER Color-Chips
3
KÖSTER CT 327 1C Sealer
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 5–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Premezclar brevemente hasta obtener una mezcla homogénea
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h Apto para tráfico ligero (horas) - curado completo (días): 12 °C: 48 h - 10 d 20 °C: 24 h - 7 d 30 °C: 16 h - 5 d
Resistencia al deslizamiento
Material
Capa
Descripción
Clase R según DIN 51130
CT 327 1C Sealer Chips R 11
Capa de acabado

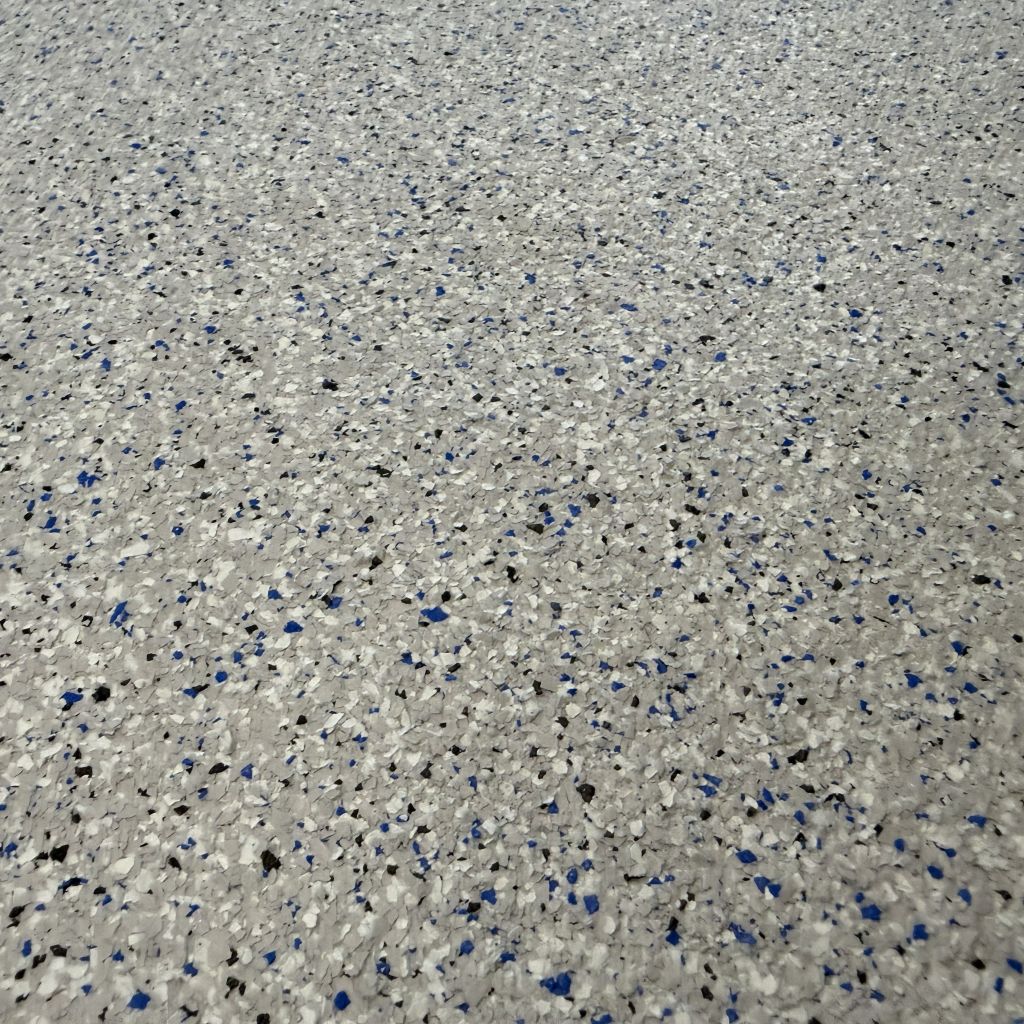

Espolvoreo a saturación con 0.8 kg/m² de KÖSTER Color-chips o similar, y sellado con 0.1 kg/m² de KÖSTER CT 327 1C Sealer y 0.1 kg/m² de KÖSTER CT 327 1C Sealer con un 2 % de KÖSTER Anti-Slip Granulate 20
R 11
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 2 mm, autonivelante, de bajas emisiones, con una superficie lisa y acabado brillante monocolor.
Campos de aplicación
Sistema de pavimento industrial para aplicaciones en interiores sobre superficies horizontales, adecuado para uso de intensidad media a alta en zonas con tráfico moderado a elevado, con alta resistencia química y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, hangares, industria química, instalaciones agrícolas, centros logísticos, almacenes y aparcamientos.
Configuración del sistema
1Imprimación2Capa base
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1

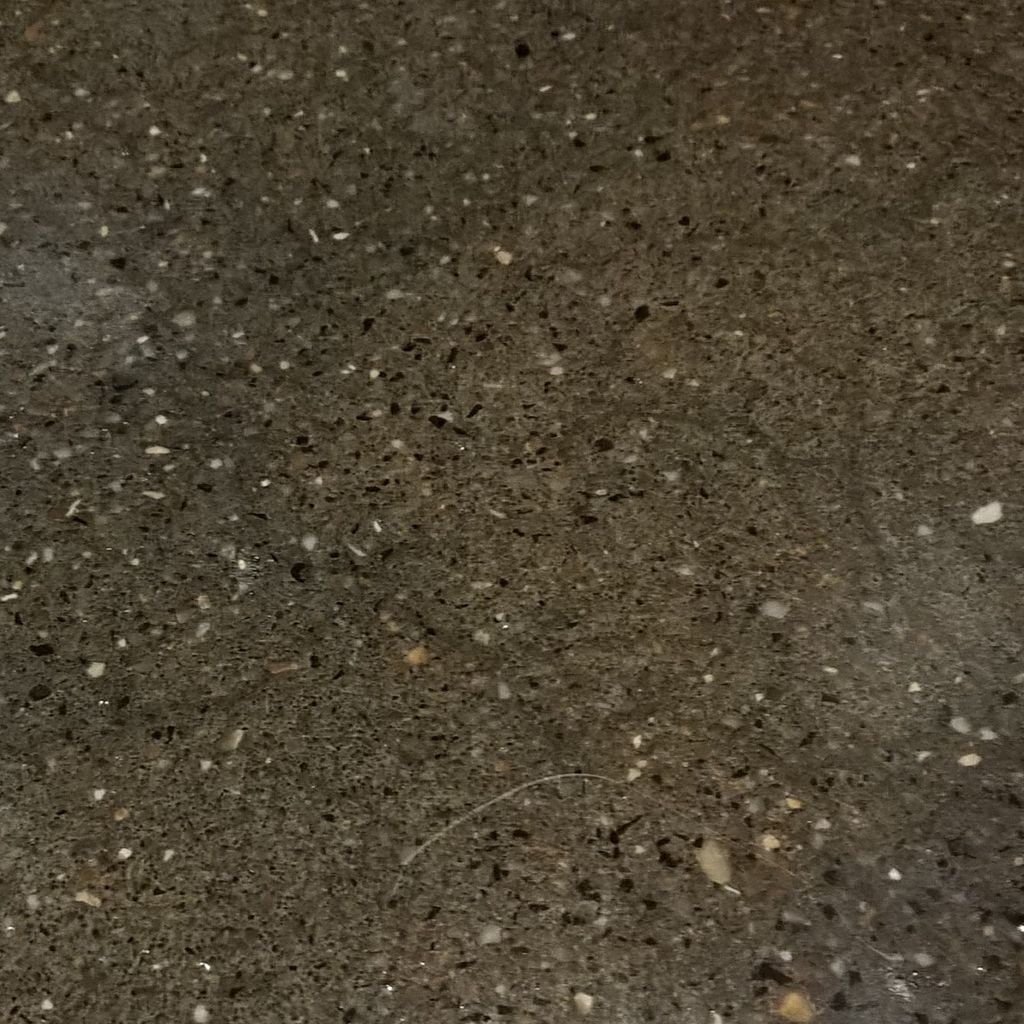

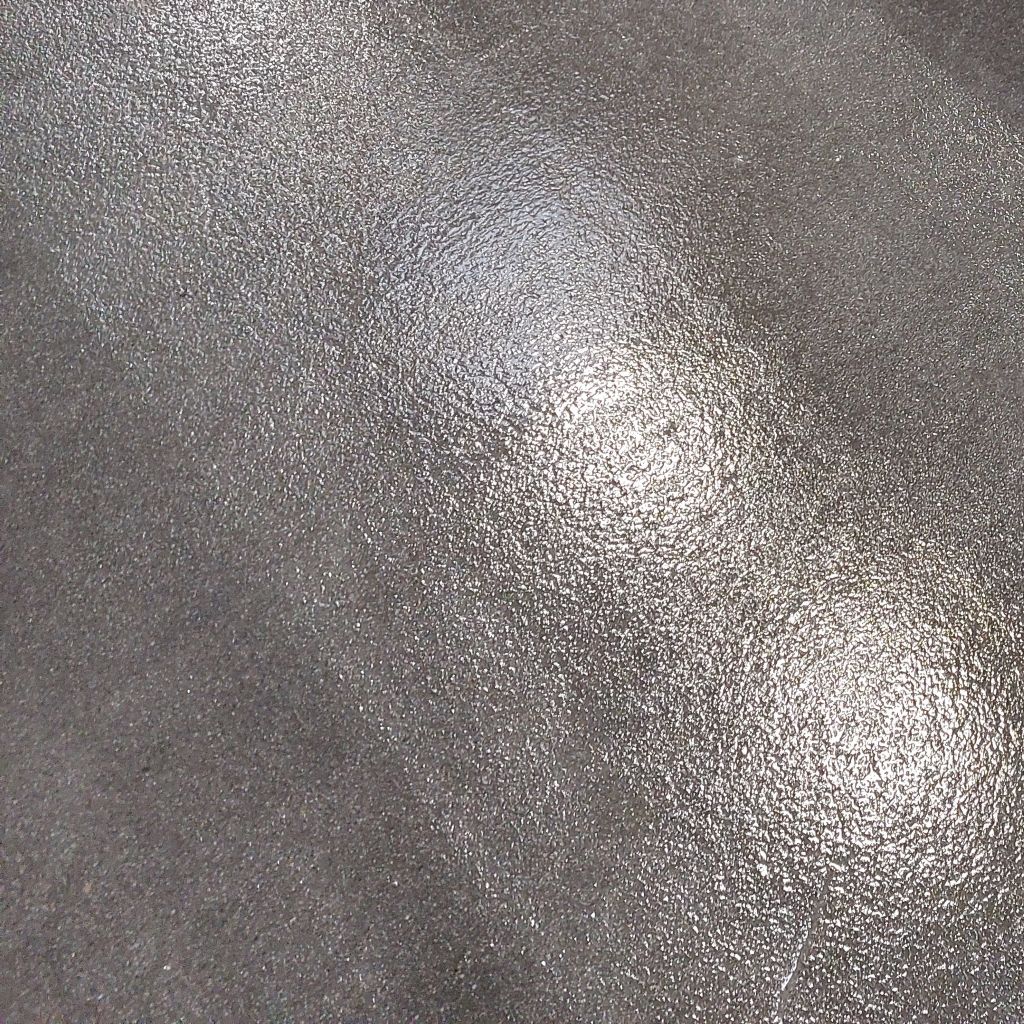

Imprimación
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
0.40 kg/m² (0.32 de resina + 0.08 de carga)
2

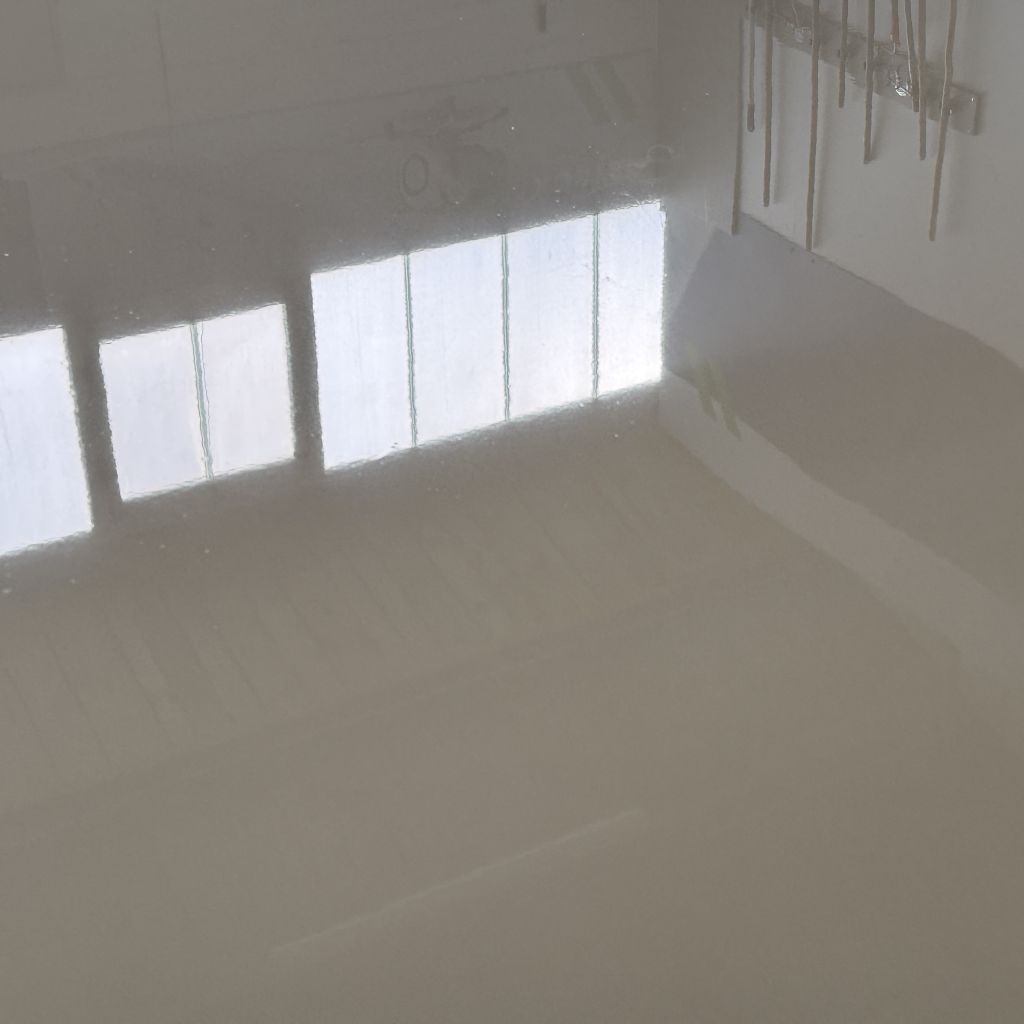

Capa base
KÖSTER CT 221
2.50 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado o sobre una superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
2
KÖSTER CT 221
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Llana dentada S3 (CT 933 001) Rodillo metálico de púas 25 cm (CT 914 002)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 3 mm, autonivelante, de bajas emisiones, con una superficie antideslizante obtenida mediante espolvoreo de árido y acabado brillante monocolor.
Campos de aplicación
Sistema de pavimento industrial para aplicaciones en interiores sobre superficies horizontales, adecuado para uso de intensidad media a alta en zonas con tráfico moderado a elevado, con alta resistencia química y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, hangares, industria química, instalaciones agrícolas, centros logísticos, almacenes y aparcamientos.
Configuración del sistema
1Imprimación2Capa base3Espolvoreo a saturación4Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
0.40 kg/m² (0.32 de resina + 0.08 de carga)
2
Capa base
KÖSTER CT 221
1.60 kg/m²
3

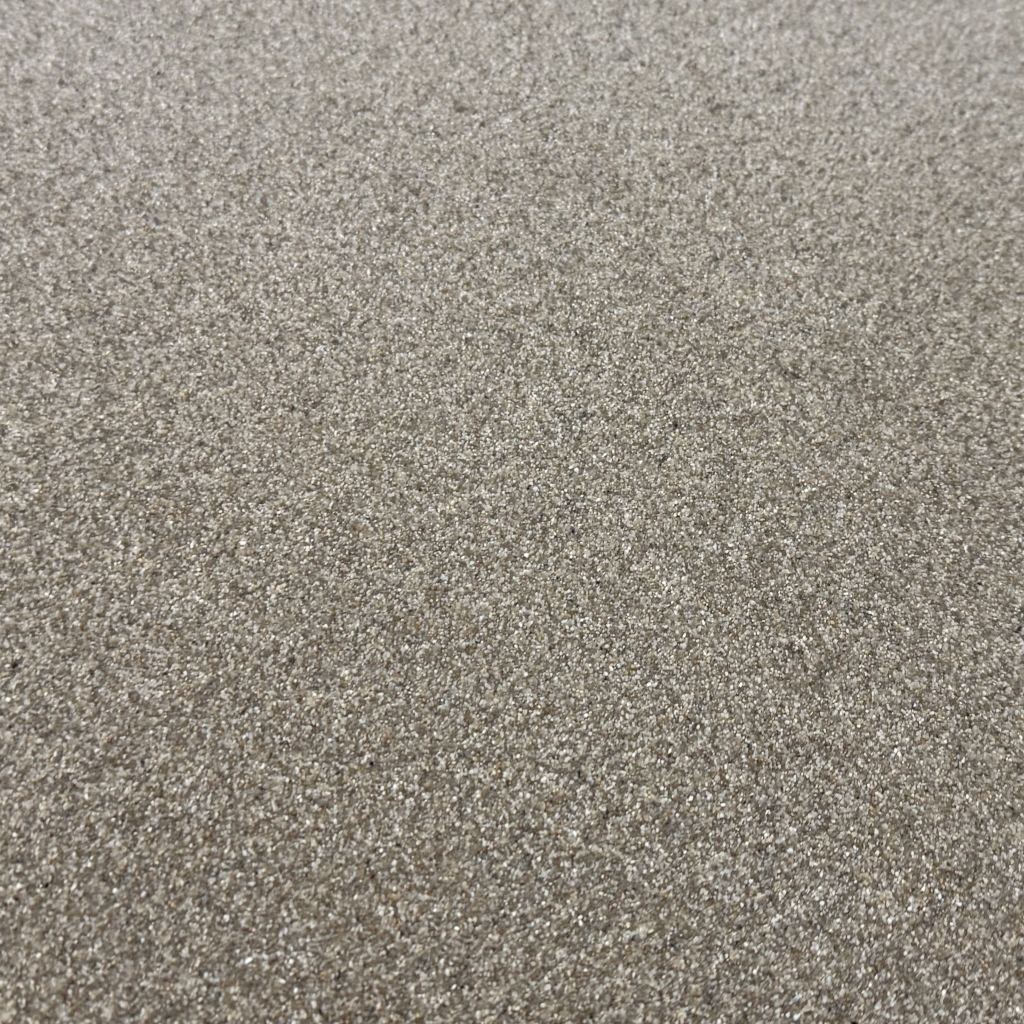

Espolvoreo a saturación
Arena de cuarzo 0.4–0.8 mm (CT 488) o similar
4.00 kg/m² (espolvoreo a saturación, aprox. 5 kg/m² aplicados)
4

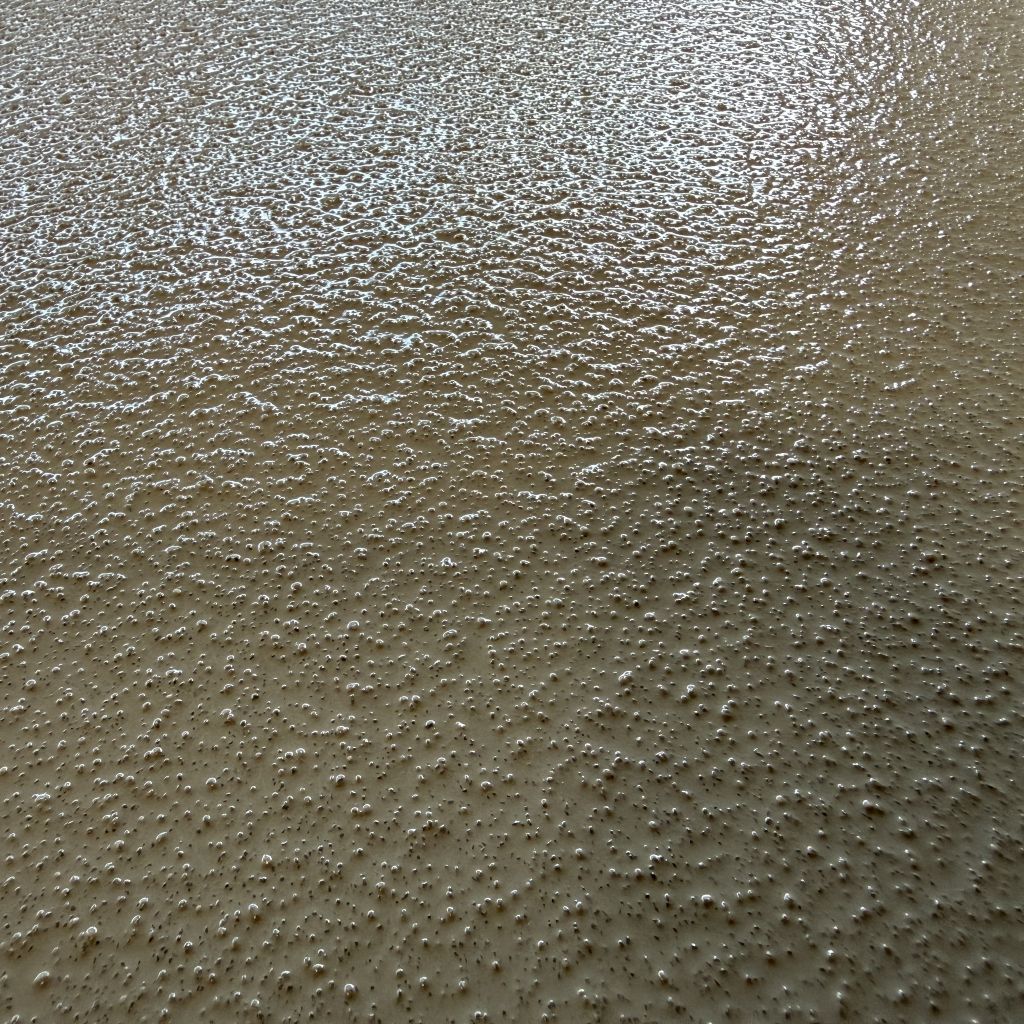

Capa de acabado
KÖSTER CT 221
0.80 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado o sobre una superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
2
KÖSTER CT 221
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Llana dentada S6 (CT 932 001) (opcional) Rodillo de bucle 25 cm (CT 911 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
3
Arena de cuarzo 0.4–0.8 mm (CT 488) o similar
4
KÖSTER CT 221
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
Resistencia al deslizamiento
Material
Capa
Descripción
Clase R según DIN 51130
Valor PTV según EN 13036-4
CT 221 (OS-8) R 11
Capa de acabado
Espolvoreo a saturación con 4 kg/m² de arena de cuarzo de 0.4–0.8 mm (CT 488) o similar, y sellado con 0.8 kg/m² de KÖSTER CT 221
R 11 V4
53
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 1 mm, aplicado con rodillo, de bajas emisiones, fácil de aplicar, con una superficie lisa y acabado brillante monocolor.
Campos de aplicación
Sistema de pavimento industrial para aplicaciones en interiores sobre superficies horizontales, adecuado para uso de intensidad ligera a media en zonas con tráfico bajo o moderado, con alta resistencia química y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, hangares, industria química, instalaciones agrícolas, centros logísticos, almacenes y aparcamientos.
Configuración del sistema
1Imprimación2Capa fina
Capa
Descripción
Material
Consumo

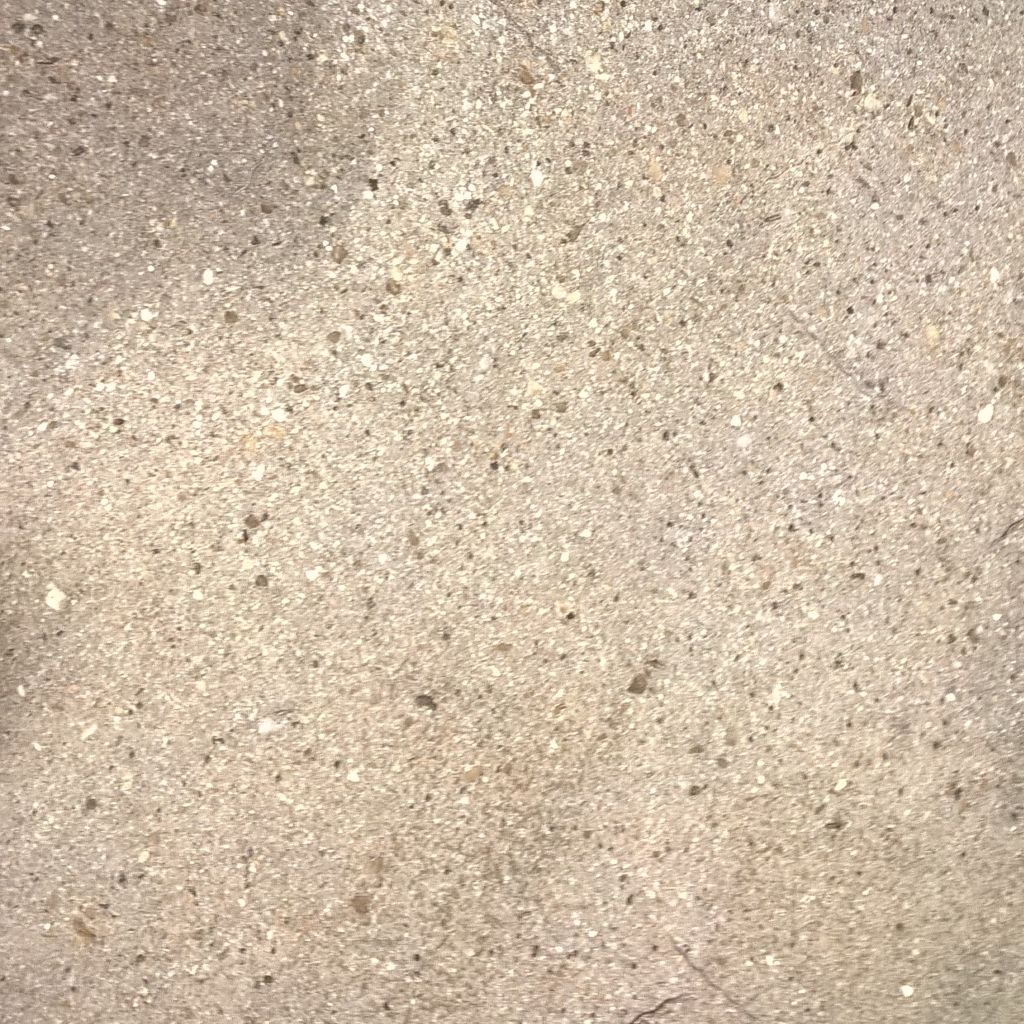

Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
0.40 kg/m² (0.32 de resina + 0.08 de carga)
2

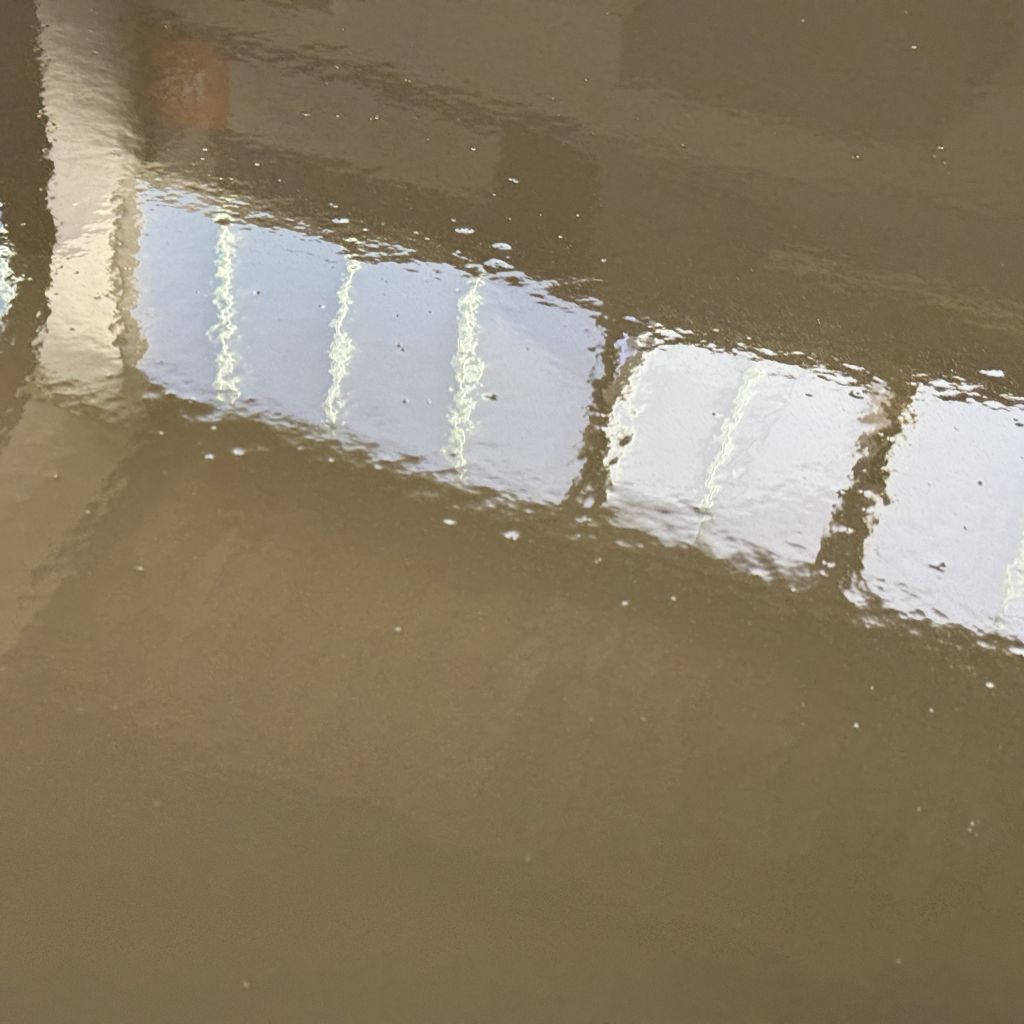

Capa fina
KÖSTER CT 221
1.00 kg/m² en dos capas
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
ICRI CSP 2–3 (según el tráfico previsto) mediante lijado o granallado Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
2
KÖSTER CT 221
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 2.5 mm, autonivelante, de bajas emisiones, clasificado como OS 8, con una superficie antideslizante obtenida mediante espolvoreo de árido y acabado brillante monocolor.
Campos de aplicación
Sistema de pavimento industrial para aplicaciones en interiores sobre superficies horizontales, adecuado para uso de intensidad media a alta en zonas con tráfico moderado a elevado, con alta resistencia química y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, hangares, industria química, instalaciones agrícolas, centros logísticos, almacenes y aparcamientos.
Configuración del sistema
1Imprimación2Capa base3Espolvoreo a saturación4Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
OpcionalImprimación
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
0.40 kg/m² (0.32 de resina + 0.08 de carga)
2

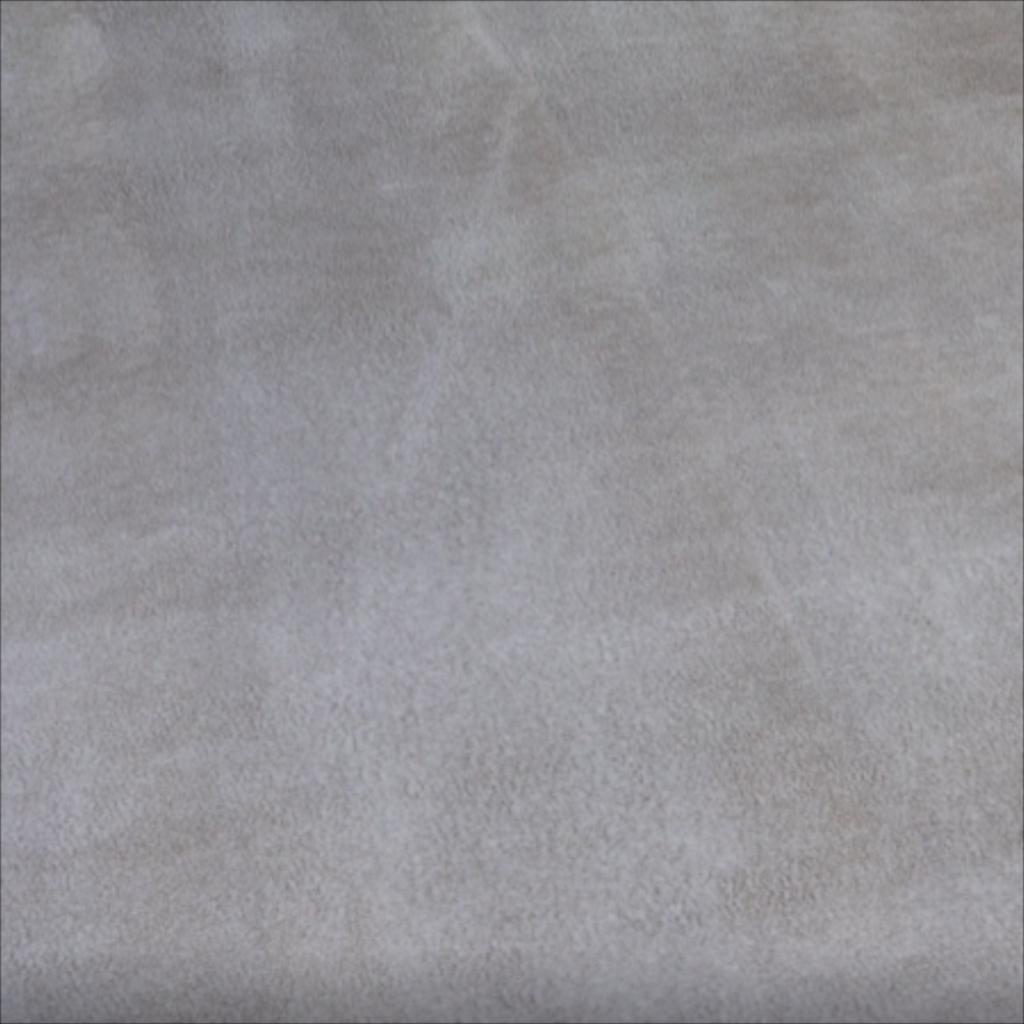

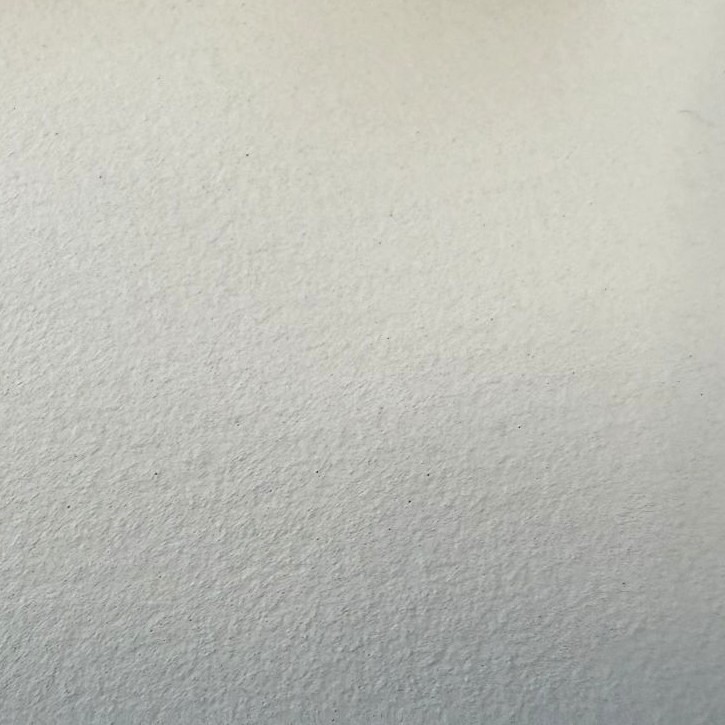

Capa base
KÖSTER CT 121 mezclado en una proporción de 1 : 1 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
1.60 kg/m² (0.8 de resina + 0.8 de carga)
3
Espolvoreo a saturación
Arena de cuarzo 0.4–0.8 mm (CT 488) o similar
4.00 kg/m² (espolvoreo a saturación, aprox. 5 kg/m² aplicados)
4

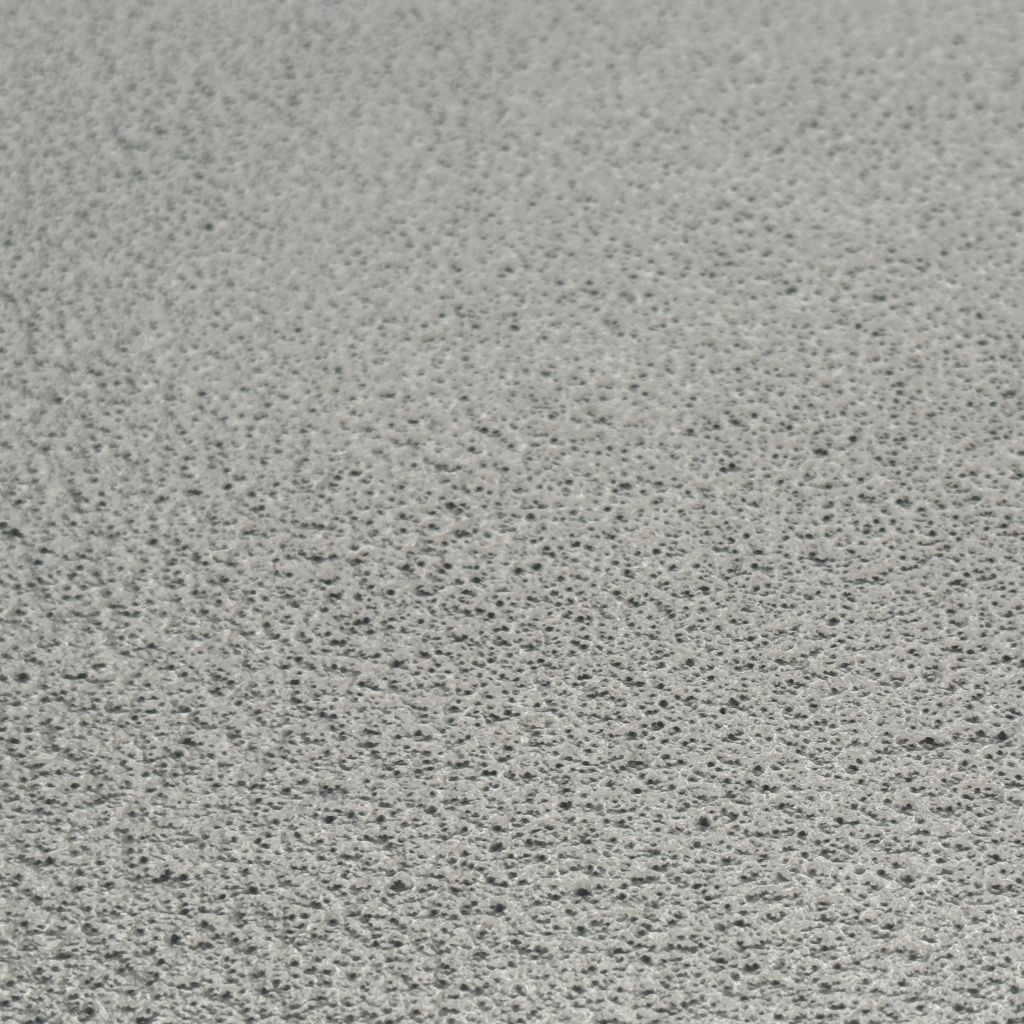

Capa de acabado
KÖSTER CT 221
0.80 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado o sobre una superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
2
KÖSTER CT 121 mezclado en una proporción de 1 : 1 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado o sobre una superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir la carga Mezclar durante 1 min adicional y raspar las paredes del recipiente
Llana dentada S6 (CT 932 001) (opcional) Rodillo de bucle 25 cm (CT 911 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
3
Arena de cuarzo 0.4–0.8 mm (CT 488) o similar
4
KÖSTER CT 221
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
Resistencia al deslizamiento
Material
Capa
Descripción
Clase R según DIN 51130
Valor PTV según EN 13036-4
CT 221 (OS-8) R 11
Capa de acabado
Espolvoreo a saturación con 4 kg/m² de arena de cuarzo de 0.4–0.8 mm (CT 488) o similar, y sellado con 0.8 kg/m² de KÖSTER CT 221
R 11 V4
53
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 1 mm, aplicado con rodillo, de bajas emisiones, fácil de aplicar, con una superficie texturizada y acabado brillante monocolor.
Campos de aplicación
Sistema de pavimento industrial para aplicaciones en interiores sobre superficies horizontales, adecuado para uso de intensidad ligera a media en zonas con tráfico bajo o moderado, con alta resistencia química y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, hangares, industria química, instalaciones agrícolas, centros logísticos, almacenes y aparcamientos.
Configuración del sistema
1Imprimación2Capa fina texturizada
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
0.40 kg/m² (0.32 de resina + 0.08 de carga)
2

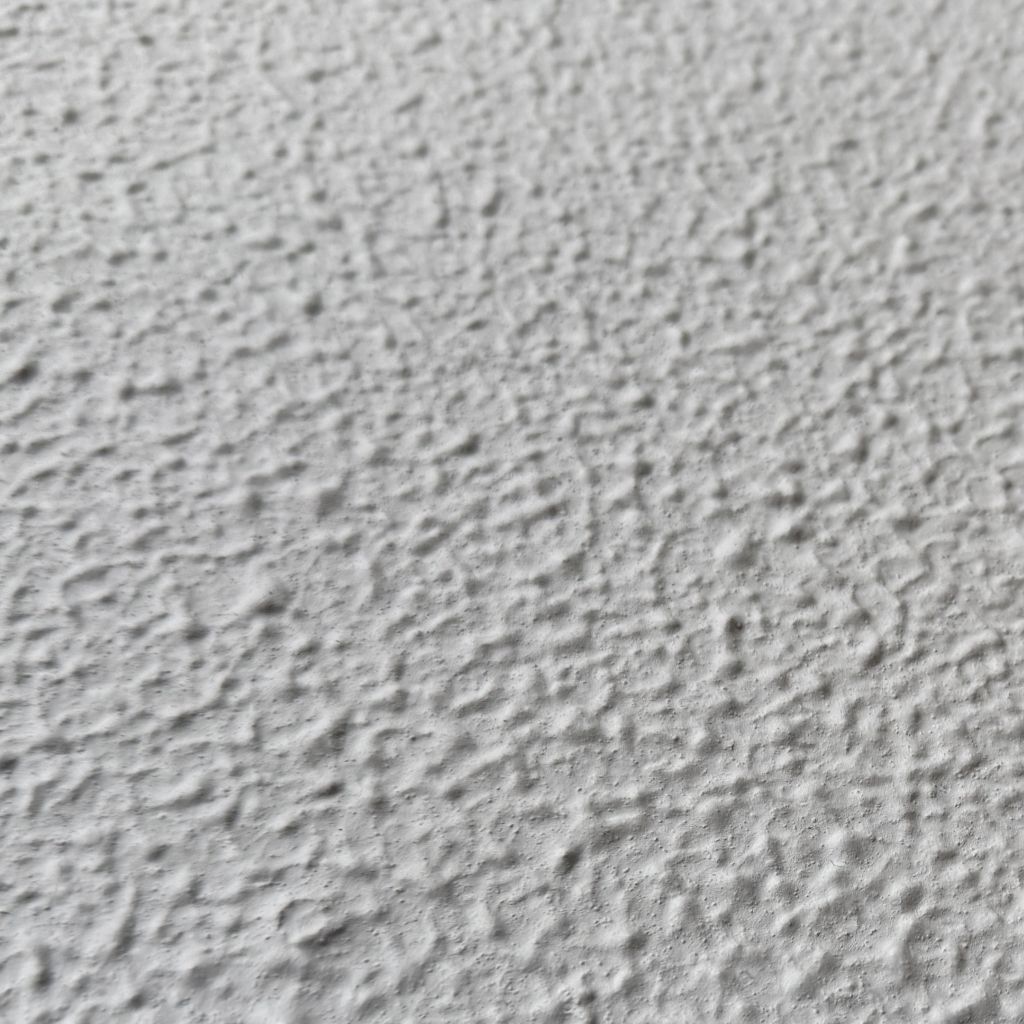

Capa fina texturizada
KÖSTER CT 221 mezclado con un 4.0 % de KÖSTER KB-Pox Thickening Agent (1 kg por cada 25 kg de mezcla)
0.90 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado o sobre una superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
2
KÖSTER CT 221 mezclado con un 4.0 % de KÖSTER KB-Pox Thickening Agent (1 kg por cada 25 kg de mezcla)
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir el agente espesante Mezclar durante 1 min adicional y raspar las paredes del recipiente
Llana dentada A3 (CT 934 001) Rodillo de espuma de poro grueso 25 cm (CT 912 001) Rodillo de espuma de poro grueso 10 cm (CT 912 002)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de recubrimiento de resina epoxi de 0.5 mm, aplicado con rodillo, de bajas emisiones, fácil de aplicar, con una superficie lisa y acabado brillante monocolor.
Campos de aplicación
Sistema de recubrimiento protector industrial para aplicaciones en interiores sobre superficies verticales, adecuado para uso de intensidad ligera a media en paramentos verticales, con alta resistencia química y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, hangares, industria química, instalaciones agrícolas, centros logísticos, almacenes y aparcamientos.
Configuración del sistema
1Imprimación2Capa fina
Capa
Descripción
Material
Consumo
Soporte
Hormigón / materiales cementosos
1
Imprimación
KÖSTER CT 121
0.20 kg/m²
2

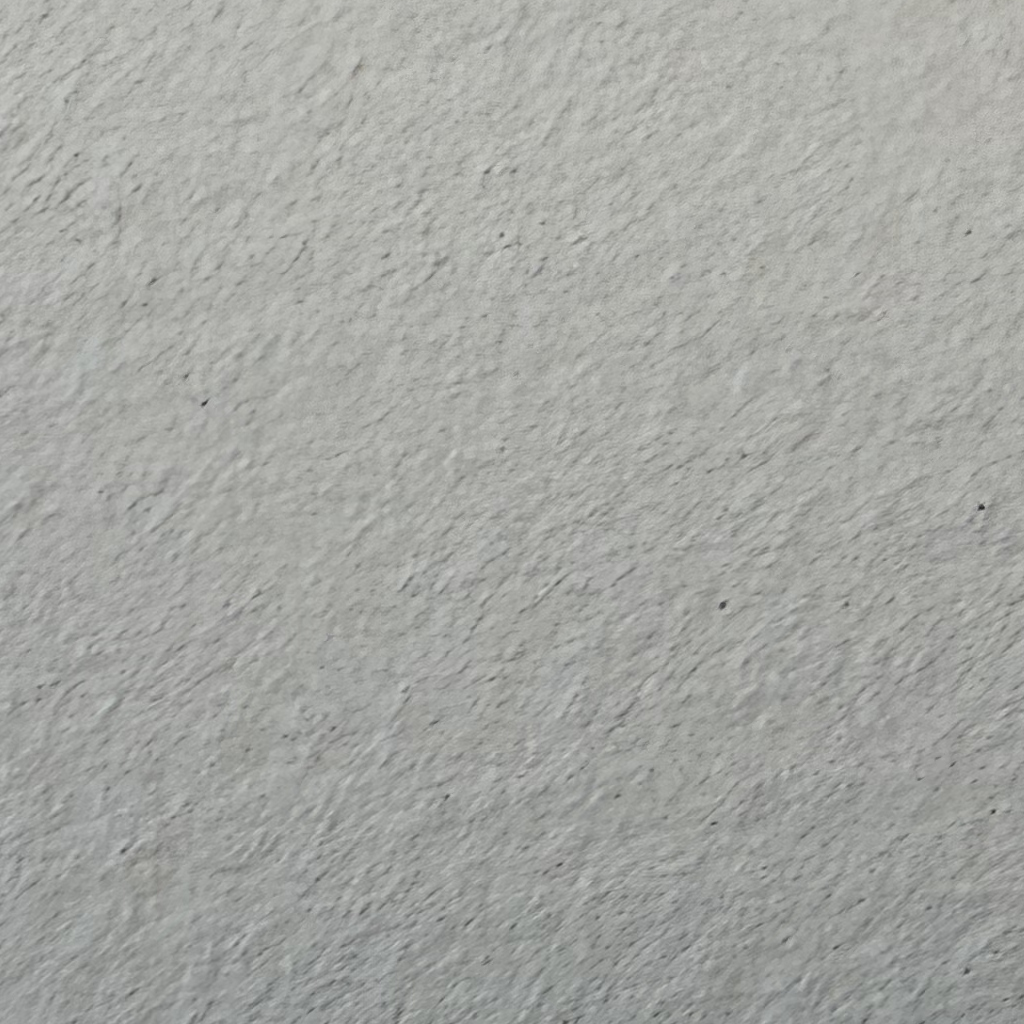

Capa fina
KÖSTER CT 221
0.50 kg/m² en dos capas
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / materiales cementosos
1
KÖSTER CT 121
Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
2
KÖSTER CT 221
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 2.5 mm, autonivelante, de bajas emisiones, con capacidad de puenteo de fisuras, superficie lisa y acabado brillante monocolor.
Campos de aplicación
Sistema de pavimento industrial para aplicaciones en interiores y exteriores sobre superficies horizontales, adecuado para uso de intensidad media a alta en zonas de tráfico moderado a elevado, con resistencia química muy alta, capacidad de puenteo de fisuras y acabado funcional.
Sectores
Industria en general, industria química, instalaciones agrícolas, tratamiento de aguas residuales, plantas de biogás y zonas de contención secundaria.
Configuración del sistema
1Imprimación2Capa base
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
0.40 kg/m² (0.32 de resina + 0.08 de carga)
2

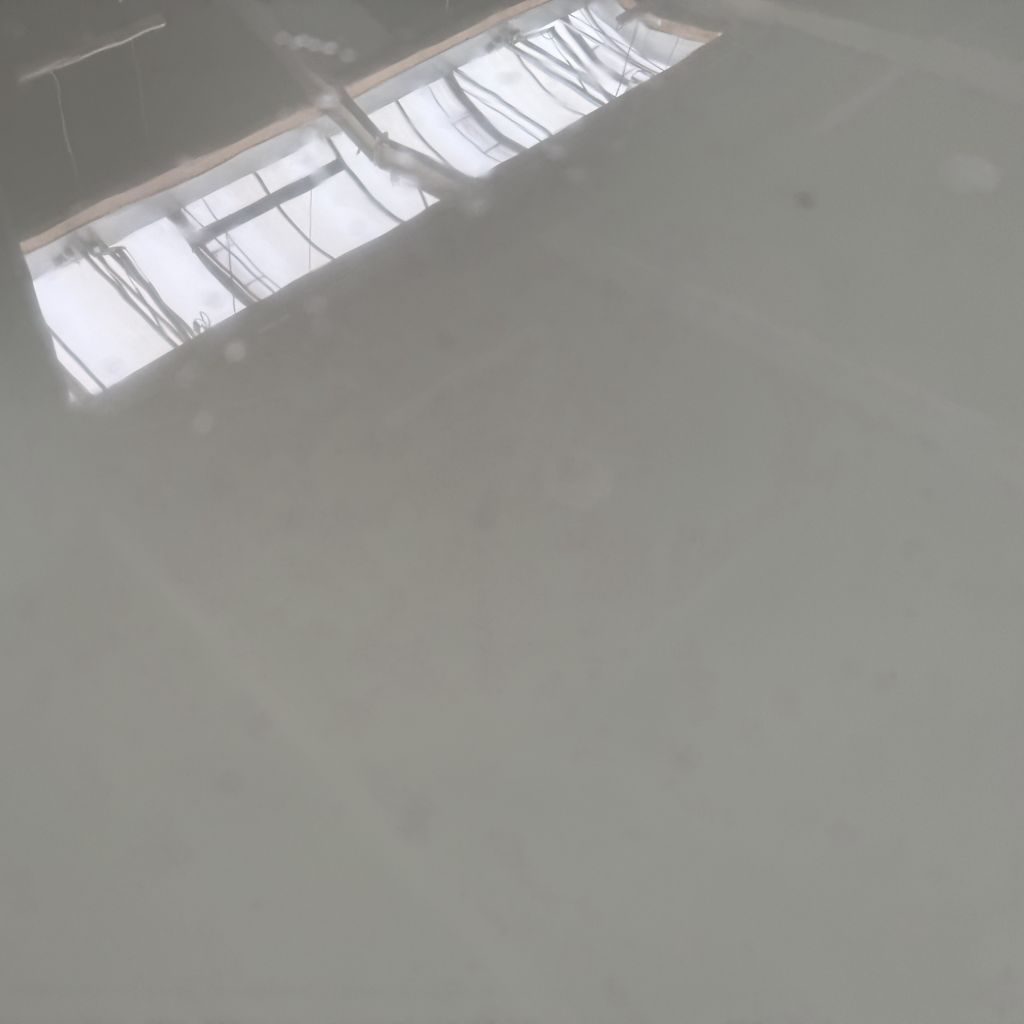

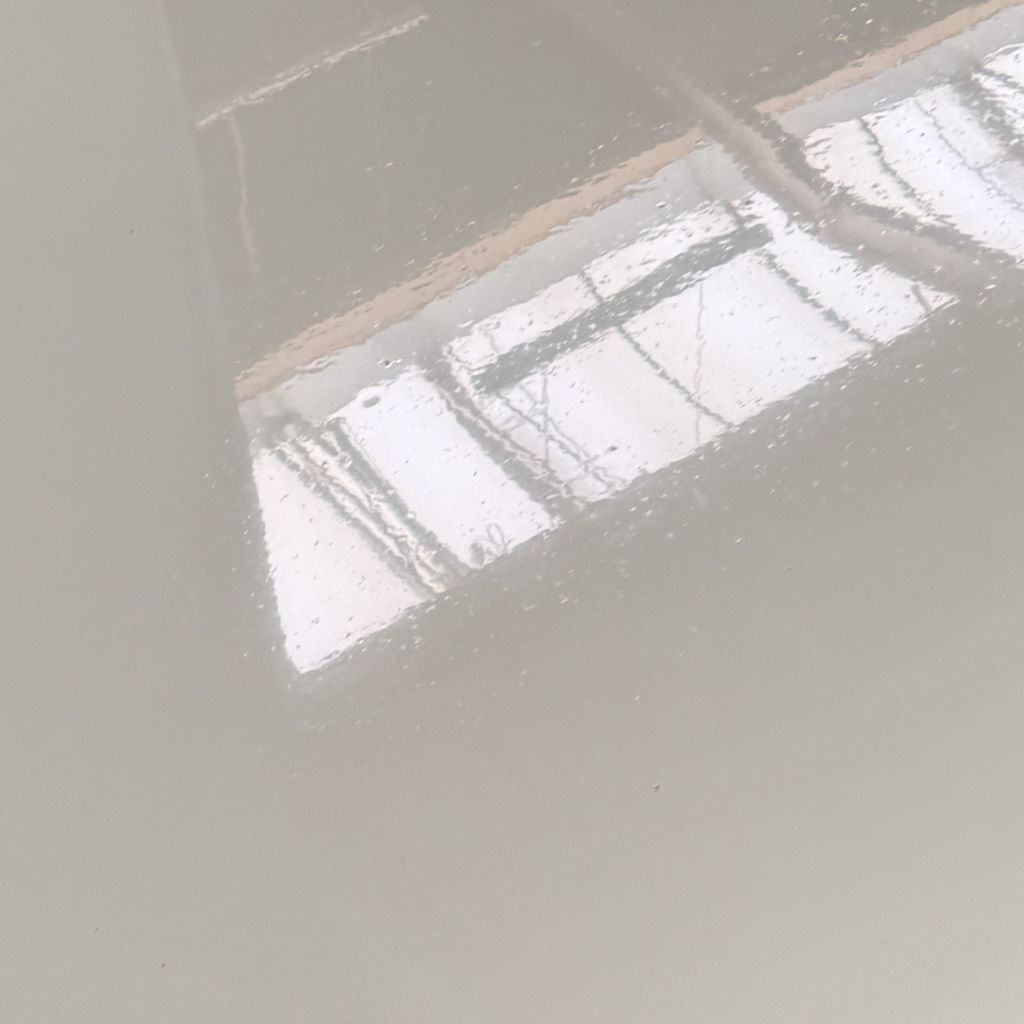

Capa base
KÖSTER CT 228 Flex
2.50 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado o sobre una superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
2
KÖSTER CT 228 Flex
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Llana dentada S3 (CT 933 001) Rodillo metálico de púas 25 cm (CT 914 002)
Tiempo de trabajabilidad: 40 min. Intervalo entre capas: 10 °C: 24/24 h 20 °C: 18/24 h 30 °C: 12/24 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 3.5 mm, autonivelante, de bajas emisiones, con capacidad de puenteo de fisuras, superficie antideslizante obtenida mediante espolvoreo de árido y acabado brillante monocolor.
Campos de aplicación
Sistema de pavimento industrial para aplicaciones en interiores y exteriores sobre superficies horizontales, adecuado para uso de intensidad media a alta en zonas de tráfico moderado a elevado, con resistencia química muy alta, capacidad de puenteo de fisuras y acabado funcional.
Sectores
Industria en general, industria química, instalaciones agrícolas, tratamiento de aguas residuales, plantas de biogás y zonas de contención secundaria.
Configuración del sistema
1Imprimación2Capa base3Espolvoreo a saturación4Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
0.40 kg/m² (0.32 de resina + 0.08 de carga)
2
Capa base
KÖSTER CT 228 Flex
1.60 kg/m²
3
Espolvoreo a saturación
Arena de cuarzo 0.4–0.8 mm (CT 488) o similar
4.00 kg/m² (espolvoreo a saturación, aprox. 5 kg/m² aplicados)
4

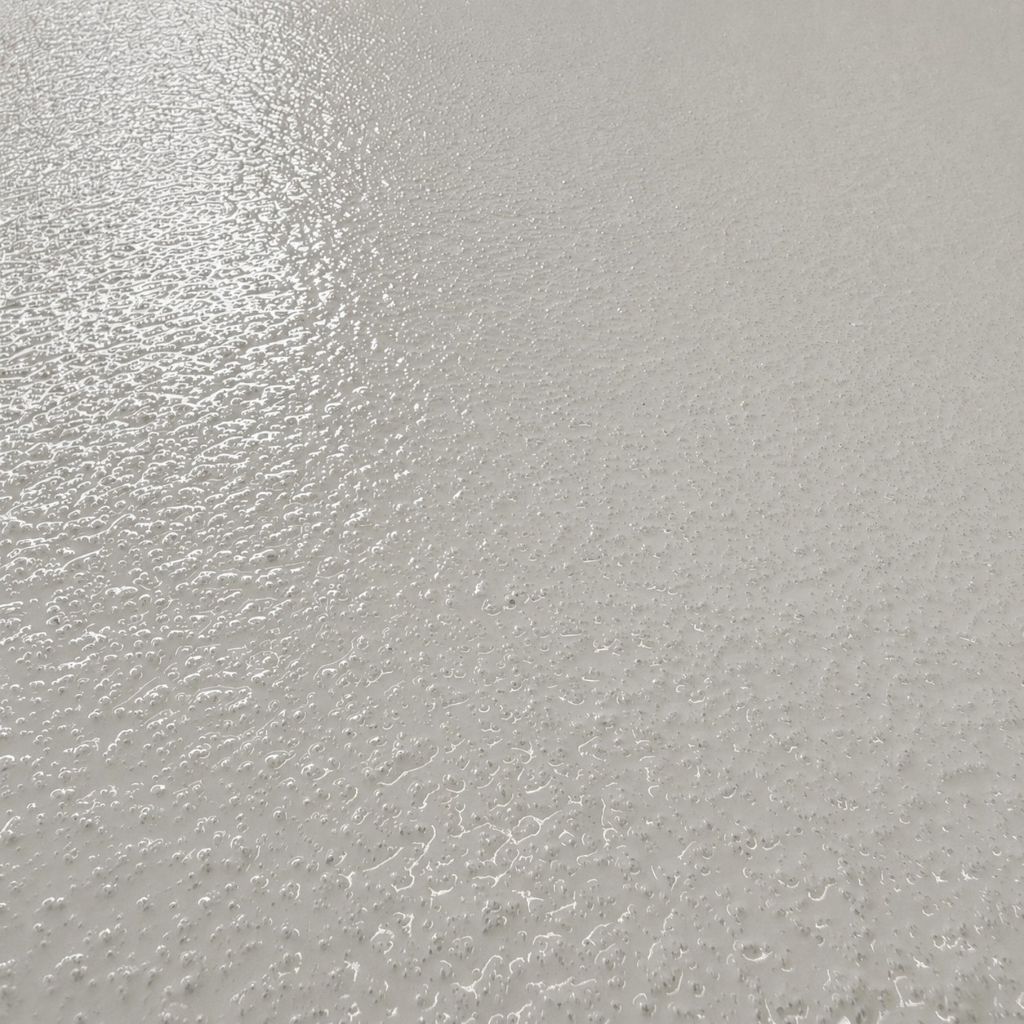

Capa de acabado
KÖSTER CT 228 Flex
0.80 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado o sobre una superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
2
KÖSTER CT 228 Flex
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Llana dentada S6 (CT 932 001) (opcional) Rodillo de bucle 25 cm (CT 911 001)
Tiempo de trabajabilidad: 40 min. Intervalo entre capas: 10 °C: 24/24 h 20 °C: 18/24 h 30 °C: 12/24 h
3
Arena de cuarzo 0.4–0.8 mm (CT 488) o similar
4
KÖSTER CT 228 Flex
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 40 min. Intervalo entre capas: 10 °C: 24/24 h 20 °C: 18/24 h 30 °C: 12/24 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 1 mm, aplicado con rodillo, de bajas emisiones, fácil de aplicar y con capacidad de puenteo de fisuras, superficie lisa y acabado brillante monocolor.
Campos de aplicación
Sistema de pavimento industrial para aplicaciones en interiores y exteriores sobre superficies horizontales, adecuado para uso de intensidad ligera a media en zonas de tráfico bajo a moderado, con resistencia química muy alta, capacidad moderada de puenteo de fisuras y acabado funcional.
Sectores
Industria en general, industria química, instalaciones agrícolas, tratamiento de aguas residuales, plantas de biogás y zonas de contención secundaria.
Configuración del sistema
1Imprimación2Capa fina
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
0.40 kg/m² (0.32 de resina + 0.08 de carga)
2
Capa fina
KÖSTER CT 228 Flex
1.00 kg/m² en dos capas
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 121 mezclado en una proporción de 1 : 0.2 en peso con arena de cuarzo de 0.06–0.36 mm (CT 483) o similar.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado o sobre una superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
2
KÖSTER CT 228 Flex
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 40 min. Intervalo entre capas: 10 °C: 24/24 h 20 °C: 18/24 h 30 °C: 12/24 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de recubrimiento de resina epoxi de 0.6 mm, aplicado con rodillo, de bajas emisiones, flexible, fácil de aplicar, con una superficie lisa y acabado brillante monocolor.
Campos de aplicación
Sistema de recubrimiento protector industrial para aplicaciones en interiores y exteriores sobre superficies verticales, adecuado para uso de intensidad ligera a media en paramentos verticales, con alta resistencia química, capacidad de puenteo de fisuras y acabado funcional.
Sectores
Industria en general, industria química, instalaciones agrícolas, tratamiento de aguas residuales, plantas de biogás y zonas de contención secundaria.
Configuración del sistema
1Imprimación2Capa fina
Capa
Descripción
Material
Consumo
Soporte
Hormigón / materiales cementosos
1
Imprimación
KÖSTER CT 121
0.20 kg/m²
2
Capa fina
KÖSTER CT 228 Flex
0.50 kg/m² en dos capas
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / materiales cementosos
1
KÖSTER CT 121
Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 8–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 18/48 h 30 °C: 12/48 h
2
KÖSTER CT 228 Flex
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 40 min. Intervalo entre capas: 10 °C: 24/24 h 20 °C: 18/24 h 30 °C: 12/24 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 2 mm, autonivelante, de bajas emisiones (conforme a los requisitos AgBB), en base acuosa, con una superficie lisa y acabado mate monocolor.
Campos de aplicación
Sistema de pavimento para usos industriales, comerciales y residenciales, aplicable en interiores sobre superficies horizontales, adecuado para uso de intensidad media en zonas de tráfico moderado, con resistencia química moderada y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, centros logísticos, almacenes, garajes particulares, sótanos, espacios subterráneos, salas técnicas, comercios minoristas, pavimentos funcionales en edificios residenciales y comerciales, así como escaleras y pasillos.
Configuración del sistema
1Imprimación2Capa base3Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
0.25 kg/m² por capa (aprox. 0.20 de resina + 0.05 de agua)
2
Capa base
KÖSTER CT 215 Universal Floor mezclado en una proporción de 1 : 1 con Filler Fine (CT 710) o similar + 5 % de agua (1 l por cada 20 kg de mezcla)
3.20 kg/m² (aprox. 1.6 de resina + 1.6 de carga)
3
Capa de acabado
KÖSTER CT 215 Universal Floor. Acabado mate y buena facilidad de limpieza
0.25 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir agua Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
2
KÖSTER CT 215 Universal Floor mezclado en una proporción de 1 : 1 con Filler Fine (CT 710) o similar + 5 % de agua (1 l por cada 20 kg de mezcla)
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir la carga Mezclar durante 1 min adicional y raspar las paredes del recipiente Añadir agua Mezclar durante 1 min adicional y raspar las paredes del recipiente
Llana dentada S3 (CT 933 001) (opcional) Rodillo de bucle 25 cm (CT 911 001) Rodillo metálico de púas 25 cm (CT 914 002)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
3
KÖSTER CT 215 Universal Floor. Acabado mate y buena facilidad de limpieza
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
Resistencia al deslizamiento
Material
Capa
Descripción
Clase R según DIN 51130
CT 215 R 11
Capa de acabado
0.2 kg/m² de KÖSTER CT 215 Universal Floor con un 2 % de KÖSTER Anti-Slip Granulate 20
R 11
CT 215 R 12
Capa de acabado
0.2 kg/m² de KÖSTER CT 215 Universal Floor con un 2,5 % de KÖSTER Anti-Slip Granulate 20
R 12
CT 215 R 10
Capa de acabado
0.2 kg/m² de KÖSTER CT 215 Universal Floor
R 10
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
KOSTER PAVIMENTO BASE AGUA UNIVERSAL ANTIDESLIZANTE
Sistema de pavimento de resina epoxi de 3.5 mm, autonivelante, de bajas emisiones (conforme a los requisitos AgBB), en base acuosa, con una superficie antideslizante obtenida mediante espolvoreo de árido y acabado mate monocolor.
Campos de aplicación
Sistema de pavimento industrial para aplicaciones en interiores sobre superficies horizontales, adecuado para uso de intensidad media en zonas de tráfico moderado, con resistencia química moderada y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, centros logísticos, almacenes, garajes particulares, sótanos, espacios subterráneos, salas técnicas, comercios minoristas, pavimentos funcionales en edificios residenciales y comerciales, así como escaleras y pasillos.
Configuración del sistema
1Imprimación2Capa base3Espolvoreo a saturación4Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
0.25 kg/m² por capa (aprox. 0.20 de resina + 0.05 de agua)
2
Capa base
KÖSTER CT 215 Universal Floor mezclado en una proporción de 1 : 1 con Filler Fine (CT 710) o similar + 5 % de agua (1 l por cada 20 kg de mezcla)
3.20 kg/m² (aprox. 1.6 de resina + 1.6 de carga)
3
Espolvoreo a saturación
Arena de cuarzo 0.4–0.8 mm (CT 488) o similar
4.00 kg/m² (espolvoreo a saturación, aprox. 5 kg/m² aplicados)
4
Capa de acabado
KÖSTER CT 215 Universal Floor. Acabado mate y buena facilidad de limpieza
1.00 kg/m² en dos capas
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir agua Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
2
KÖSTER CT 215 Universal Floor mezclado en una proporción de 1 : 1 con Filler Fine (CT 710) o similar + 5 % de agua (1 l por cada 20 kg de mezcla)
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir la carga Mezclar durante 1 min adicional y raspar las paredes del recipiente Añadir agua Mezclar durante 1 min adicional y raspar las paredes del recipiente
Llana dentada S3 (CT 933 001) (opcional) Rodillo de bucle 25 cm (CT 911 001) Rodillo metálico de púas 25 cm (CT 914 002)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
3
Arena de cuarzo 0.4–0.8 mm (CT 488) o similar
4
KÖSTER CT 215 Universal Floor. Acabado mate y buena facilidad de limpieza
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 2.5 mm, autonivelante, de bajas emisiones y en base acuosa, con una superficie antideslizante obtenida mediante espolvoreo de árido y acabado con árido de color, mate o brillante y resistente a la radiación UV.
Campos de aplicación
Sistema de pavimento para usos industriales, comerciales y residenciales, aplicable en interiores y exteriores sobre superficies horizontales, adecuado para uso de intensidad media en zonas de tráfico moderado, con resistencia química moderada y acabado estético mejorado.
Sectores
Industria en general, naves de fabricación y producción, talleres, centros logísticos, almacenes, garajes particulares, sótanos, espacios subterráneos, salas técnicas, comercios minoristas, pavimentos funcionales en edificios residenciales y comerciales, así como escaleras y pasillos.
Configuración del sistema
1Imprimación2Capa base3Espolvoreo4Capa de acabado4'Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
0.25 kg/m² por capa (aprox. 0.20 de resina + 0.05 de agua)
2
Capa base
KÖSTER CT 215 Universal Floor mezclado en una proporción de 1 : 1 con Filler Fine (CT 710) o similar + 5 % de agua (1 l por cada 20 kg de mezcla)
3.20 kg/m² (aprox. 1.6 de resina + 1.6 de carga)
3
Espolvoreo
KÖSTER Color-Chips
0.85 kg/m² (> 0.050 kg/m² para efecto de contraste / 0.7–1.0 kg/m² para espolvoreo a saturación)
4
Capa de acabado
KÖSTER TS Transparent. Acabado brillante, facilidad de limpieza y resistencia excepcionales
0.15 kg/m²
4'
AlternativaCapa de acabado
KÖSTER Top Coat 1C Matte. Acabado mate y mayor facilidad de limpieza
0.20 kg/m² en dos capas
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir agua Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
2
KÖSTER CT 215 Universal Floor mezclado en una proporción de 1 : 1 con Filler Fine (CT 710) o similar + 5 % de agua (1 l por cada 20 kg de mezcla)
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir la carga Mezclar durante 1 min adicional y raspar las paredes del recipiente Añadir agua Mezclar durante 1 min adicional y raspar las paredes del recipiente
Llana dentada S3 (CT 933 001) (opcional) Rodillo de bucle 25 cm (CT 911 001) Rodillo metálico de púas 25 cm (CT 914 002)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
3
KÖSTER Color-Chips
4
KÖSTER TS Transparent. Acabado brillante, facilidad de limpieza y resistencia excepcionales
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 5–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 20 min. Intervalo entre capas: 10 °C: 6/24 h 20 °C: 4/24 h 30 °C: 3/24 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 24 h - 5 d 20 °C: 12 h - 3 d 30 °C: 8 h - 2 d
4'
KÖSTER Top Coat 1C Matte. Acabado mate y mayor facilidad de limpieza
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 5–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Premezclar brevemente hasta obtener una mezcla homogénea
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 20 min. Intervalo entre capas: 10 °C: 6/24 h 20 °C: 4/24 h 30 °C: 3/24 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 24 h - 5 d 20 °C: 12 h - 3 d 30 °C: 8 h - 2 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
KOSTER PAVIMENTO BASE AGUA UNIVERSAL CON CHIPS FINO
Sistema de pavimento de resina epoxi de 1 mm, aplicado con rodillo, de bajas emisiones, fácil de aplicar, en base acuosa, con una superficie antideslizante obtenida mediante espolvoreo de árido y acabado mate o brillante con escamas de color, resistente a la radiación UV.
Campos de aplicación
Sistema de pavimento para usos industriales, comerciales y residenciales, aplicable en interiores y exteriores sobre superficies horizontales, adecuado para uso ligero en zonas de tráfico bajo, con resistencia química moderada y acabado estético mejorado.
Sectores
Industria en general, naves de fabricación y producción, talleres, centros logísticos, almacenes, garajes particulares, sótanos, espacios subterráneos, salas técnicas, comercios minoristas, pavimentos funcionales en edificios residenciales y comerciales, así como escaleras y pasillos.
Configuración del sistema
1Imprimación2Capa fina3Espolvoreo4Capa de acabado4'Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
0.25 kg/m² por capa (aprox. 0.20 de resina + 0.05 de agua)
2
Capa fina
KÖSTER CT 215 Universal Floor
0.30 kg/m²
3
Espolvoreo
KÖSTER Color-Chips
0.85 kg/m² (> 0.050 kg/m² para efecto de contraste / 0.7–1.0 kg/m² para espolvoreo a saturación)
4
Capa de acabado
KÖSTER TS Transparent. Acabado brillante, facilidad de limpieza y resistencia excepcionales
0.15 kg/m²
4'
AlternativaCapa de acabado
KÖSTER Top Coat 1C Matte. Acabado mate y mayor facilidad de limpieza
0.20 kg/m² en dos capas
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir agua Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
2
KÖSTER CT 215 Universal Floor
Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
3
KÖSTER Color-Chips
4
KÖSTER TS Transparent. Acabado brillante, facilidad de limpieza y resistencia excepcionales
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 5–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 20 min. Intervalo entre capas: 10 °C: 6/24 h 20 °C: 4/24 h 30 °C: 3/24 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 24 h - 5 d 20 °C: 12 h - 3 d 30 °C: 8 h - 2 d
4'
KÖSTER Top Coat 1C Matte. Acabado mate y mayor facilidad de limpieza
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 5–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Premezclar brevemente hasta obtener una mezcla homogénea
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 20 min. Intervalo entre capas: 10 °C: 6/24 h 20 °C: 4/24 h 30 °C: 3/24 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 24 h - 5 d 20 °C: 12 h - 3 d 30 °C: 8 h - 2 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 0.3 mm, aplicado con rodillo, de bajas emisiones (conforme a los requisitos AgBB), fácil de aplicar, en base acuosa, con una superficie lisa y acabado mate monocolor.
Campos de aplicación
Sistema de pavimento para usos industriales, comerciales y residenciales, aplicable en interiores sobre superficies horizontales, adecuado para uso ligero en zonas de tráfico bajo, con resistencia química moderada y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, centros logísticos, almacenes, garajes particulares, sótanos, espacios subterráneos, salas técnicas, comercios minoristas, pavimentos funcionales en edificios residenciales y comerciales, así como escaleras y pasillos.
Configuración del sistema
1Imprimación2Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
0.25 kg/m² por capa (aprox. 0.20 de resina + 0.05 de agua)
2
Capa de acabado
KÖSTER CT 215 Universal Floor. Acabado mate y buena facilidad de limpieza
0.25 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir agua Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
2
KÖSTER CT 215 Universal Floor. Acabado mate y buena facilidad de limpieza
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
Resistencia al deslizamiento
Material
Capa
Descripción
Clase R según DIN 51130
CT 215 R 11
Capa de acabado
0.2 kg/m² de KÖSTER CT 215 Universal Floor con un 2 % de KÖSTER Anti-Slip Granulate 20
R 11
CT 215 R 12
Capa de acabado
0.2 kg/m² de KÖSTER CT 215 Universal Floor con un 2,5 % de KÖSTER Anti-Slip Granulate 20
R 12
CT 215 R 10
Capa de acabado
0.2 kg/m² de KÖSTER CT 215 Universal Floor
R 10
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de pavimento de resina epoxi de 0.9 mm, aplicado con rodillo, de bajas emisiones, fácil de aplicar, en base acuosa, con una superficie texturizada y acabado monocolor mate o brillante.
Campos de aplicación
Sistema de pavimento para usos industriales, comerciales y residenciales, aplicable en interiores sobre superficies horizontales, adecuado para uso de intensidad ligera a media en zonas de tráfico bajo a moderado, con resistencia química moderada y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, centros logísticos, almacenes, garajes particulares, sótanos, espacios subterráneos, salas técnicas, comercios minoristas, pavimentos funcionales en edificios residenciales y comerciales, así como escaleras y pasillos.
Configuración del sistema
1Imprimación2Capa fina texturizada3Capa de acabado3'Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Imprimación
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
0.25 kg/m² por capa (aprox. 0.20 de resina + 0.05 de agua)
2
Capa fina texturizada
KÖSTER CT 215 Universal Floor mezclado con un 3.5 % de KÖSTER KB-Pox Thickening Agent
0.90 kg/m²
3
Capa de acabado
KÖSTER TS Transparent. Acabado brillante, facilidad de limpieza y resistencia excepcionales
0.10 kg/m²
3'
AlternativaCapa de acabado
KÖSTER Top Coat 1C Matte. Acabado mate y mayor facilidad de limpieza
0.14 kg/m² en dos capas
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir agua Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
2
KÖSTER CT 215 Universal Floor mezclado con un 3.5 % de KÖSTER KB-Pox Thickening Agent
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir el agente espesante Mezclar durante 1 min adicional y raspar las paredes del recipiente
Llana dentada A3 (CT 934 001) Rodillo de espuma de poro grueso 25 cm (CT 912 001) Rodillo de espuma de poro grueso 10 cm (CT 912 002)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
3
KÖSTER TS Transparent. Acabado brillante, facilidad de limpieza y resistencia excepcionales
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 5–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 20 min. Intervalo entre capas: 10 °C: 6/24 h 20 °C: 4/24 h 30 °C: 3/24 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 24 h - 5 d 20 °C: 12 h - 3 d 30 °C: 8 h - 2 d
3'
KÖSTER Top Coat 1C Matte. Acabado mate y mayor facilidad de limpieza
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 5–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 4 h.
Mezclador eléctrico de una sola paleta (300–400 rpm) Premezclar brevemente hasta obtener una mezcla homogénea
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 20 min. Intervalo entre capas: 10 °C: 6/24 h 20 °C: 4/24 h 30 °C: 3/24 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 24 h - 5 d 20 °C: 12 h - 3 d 30 °C: 8 h - 2 d
Resistencia al deslizamiento
Material
Capa
Descripción
Clase R según DIN 51130
CT 325 Top Coat 1C Matte R 11
Capa de acabado
0.1 kg/m² de KÖSTER Top Coat 1C Matte con un 2 % de KÖSTER Anti-Slip Granulate 20
R 11
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de recubrimiento de resina epoxi de 0.3 mm, aplicado con rodillo, de bajas emisiones (conforme a los requisitos AgBB), fácil de aplicar, en base acuosa, con una superficie lisa y acabado mate monocolor.
Campos de aplicación
Sistema de recubrimiento protector industrial, comercial y residencial para aplicaciones en interiores sobre superficies verticales, adecuado para uso ligero en paramentos verticales, con resistencia química moderada y acabado funcional.
Sectores
Industria en general, naves de fabricación y producción, talleres, centros logísticos, almacenes, garajes particulares, sótanos, espacios subterráneos, salas técnicas, comercios minoristas, pavimentos funcionales en edificios residenciales y comerciales, así como escaleras y pasillos.
Configuración del sistema
1Imprimación2Capa de acabado
Capa
Descripción
Material
Consumo
Soporte
Hormigón / materiales cementosos
1
Imprimación
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
0.25 kg/m² por capa (aprox. 0.20 de resina + 0.05 de agua)
2
Capa de acabado
KÖSTER CT 215 Universal Floor. Acabado mate y buena facilidad de limpieza
0.25 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / materiales cementosos
1
KÖSTER CT 215 Universal Floor diluido con un 10–25 % de agua. La cantidad de agua depende de la porosidad del soporte.
Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Añadir agua Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h
2
KÖSTER CT 215 Universal Floor. Acabado mate y buena facilidad de limpieza
Superficie previamente imprimada, con capa espatulada, espolvoreada con arena o recubierta. Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 24 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional y raspar las paredes del recipiente
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 60 min. Intervalo entre capas: 10 °C: 24/72 h 20 °C: 12/48 h 30 °C: 8/48 h Apto para tráfico ligero (horas) - curado completo (días): 10 °C: 72 h - 7 d 20 °C: 48 h - 5 d 30 °C: 24 h - 3 d
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Sistema de resina epoxi de 0.4 mm para el control de la humedad, aplicado con rodillo, de bajas emisiones, fácil de aplicar y con un acabado liso y brillante.
Campos de aplicación
Sistema de control de humedad para superficies industriales, comerciales y residenciales, destinado a aplicaciones en interiores y exteriores sobre superficies verticales y horizontales; adecuado para uso de intensidad media a alta en zonas con tráfico moderado a elevado, con alta resistencia química.
Sectores
Industria en general, sector sanitario (hospitales y centros asistenciales), centros educativos (colegios, guarderías), hoteles, pavimentos deportivos, salas de exposición, tiendas, edificios comerciales, sótanos y edificios residenciales.
Configuración del sistema
1Control de humedad2Imprimación3Capa de regularización autonivelante
Capa
Descripción
Material
Consumo
Soporte
Hormigón / recrecido cementoso
1
Control de humedad
KÖSTER VAP I 2000
0.45 kg/m²
2
OpcionalImprimación
KÖSTER VAP I 06
0.06 kg/m²
3

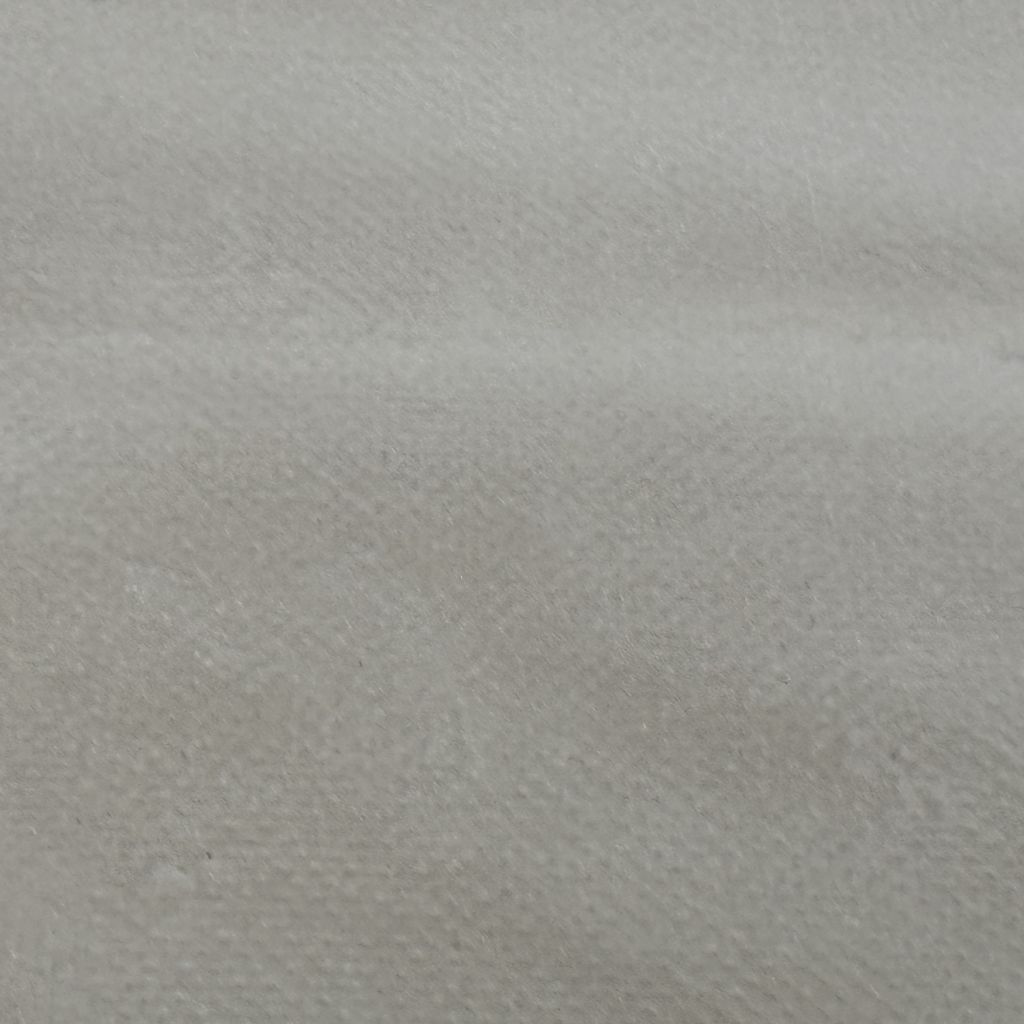

OpcionalCapa de regularización autonivelante
KÖSTER SL Premium
9.00 kg/m²
Parámetros de aplicación
Material
Condiciones del soporte
Condiciones de aplicación
Procedimiento de mezclado
Herramientas de aplicación
Tiempo de trabajabilidad / Intervalo entre capas / Apto para el tránsito
Hormigón / recrecido cementoso
1
KÖSTER VAP I 2000
ICRI CSP 3–5 (según el tráfico previsto) mediante granallado Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: el rendimiento del producto no depende de los niveles de humedad medidos mediante el método CM. El hormigón debe tener una antigüedad mínima de 7 días
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C Las temperaturas del soporte y del material deben mantenerse ≥ 3 °C por encima del punto de rocío durante la aplicación y durante 12 h.
Mezclador eléctrico de una o dos paletas (300–400 rpm) Mezclar durante 2 min Trasvasar a un recipiente limpio Mezclar durante 1 min adicional
Rastra de goma 40 cm (CT 922 002) Llana dentada de goma 2 mm (CT 919 001) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: 25 min. Intervalo entre capas: 10 °C: 24/36 h 20 °C: 12/24 h 30 °C: 8/24 h
2
KÖSTER VAP I 06
Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: < 4 % (medida mediante el método CM)
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C
Agitar enérgicamente hasta obtener una mezcla homogénea.
Rastra de goma 40 cm (CT 922 002) Rodillo para resina 25 cm (CT 961 002) Rodillo para resina 10 cm (CT 913 001)
Tiempo de trabajabilidad: Intervalo entre capas: 10 °C: 3/36 h 20 °C: 2/24 h 30 °C: 1.5/18 h
3
KÖSTER SL Premium
ICRI CSP 2–6 (según el tráfico previsto) mediante lijado, fresado, chorreado de arena, cepillado o granallado Soporte limpio, firme y visiblemente seco Resistencia a tracción del soporte > 1.5 N/mm² Humedad del soporte: el rendimiento del producto no depende de los niveles de humedad medidos mediante el método CM
Temperatura del material: 15–25 °C Temperatura del soporte y del ambiente: 10–30 °C
Añadir 5.2 l de agua potable a un recipiente limpio Añadir el polvo sin dejar de mezclar Mezclador eléctrico de una sola paleta (300–400 rpm) Mezclar durante 3 min y raspar las paredes del recipiente
Rastrillo nivelador (CT 915 001) Rodillo metálico de púas 50 cm (CT 929 001)
Tiempo de trabajabilidad: 20 min. Intervalo entre capas: Parquet, moqueta, pavimentos sintéticos y pavimentos de resina: 10 °C: 72/sin límite 20 °C: 48/sin límite 30 °C: 24/sin límite
¿Necesitas ayuda con este sistema?
Nuestro equipo técnico te ayuda a definir el sistema adecuado para tu proyecto.
Utilizamos cookies para garantizar que te ofrecemos la mejor experiencia en nuestro sitio web. Si continúas navegando, asumiremos que estás de acuerdo.
