Construcción de Túneles con Tuneladora - KÖSTER

Construcción de túneles con tuneladora

Los túneles construidos con elementos tubulares mediante tuneladora o escudo de tuneladora (TBM) representan el método más avanzado en la construcción de túneles. Sin embargo, a pesar del fuerte refuerzo, pueden aparecer fisuras en la superficie del hormigón debido a la alta presión de las tensiones hidráulicas sobre los elementos tubulares. Para prevenir daños por humedad debido a la penetración de agua y la consiguiente corrosión del refuerzo, estas fisuras se sellan con métodos de inyección estandarizados. Según las cargas y el elemento constructivo, se utilizan resinas de puenteo de fisuras o de refuerzo estructural.

Otro problema común en la construcción de túneles es el fallo parcial del sellado exterior y la consiguiente filtración a través de las juntas de los elementos tubulares. Con frecuencia, se opta por la inyección de cortina detrás del elemento tubular como método de reparación.

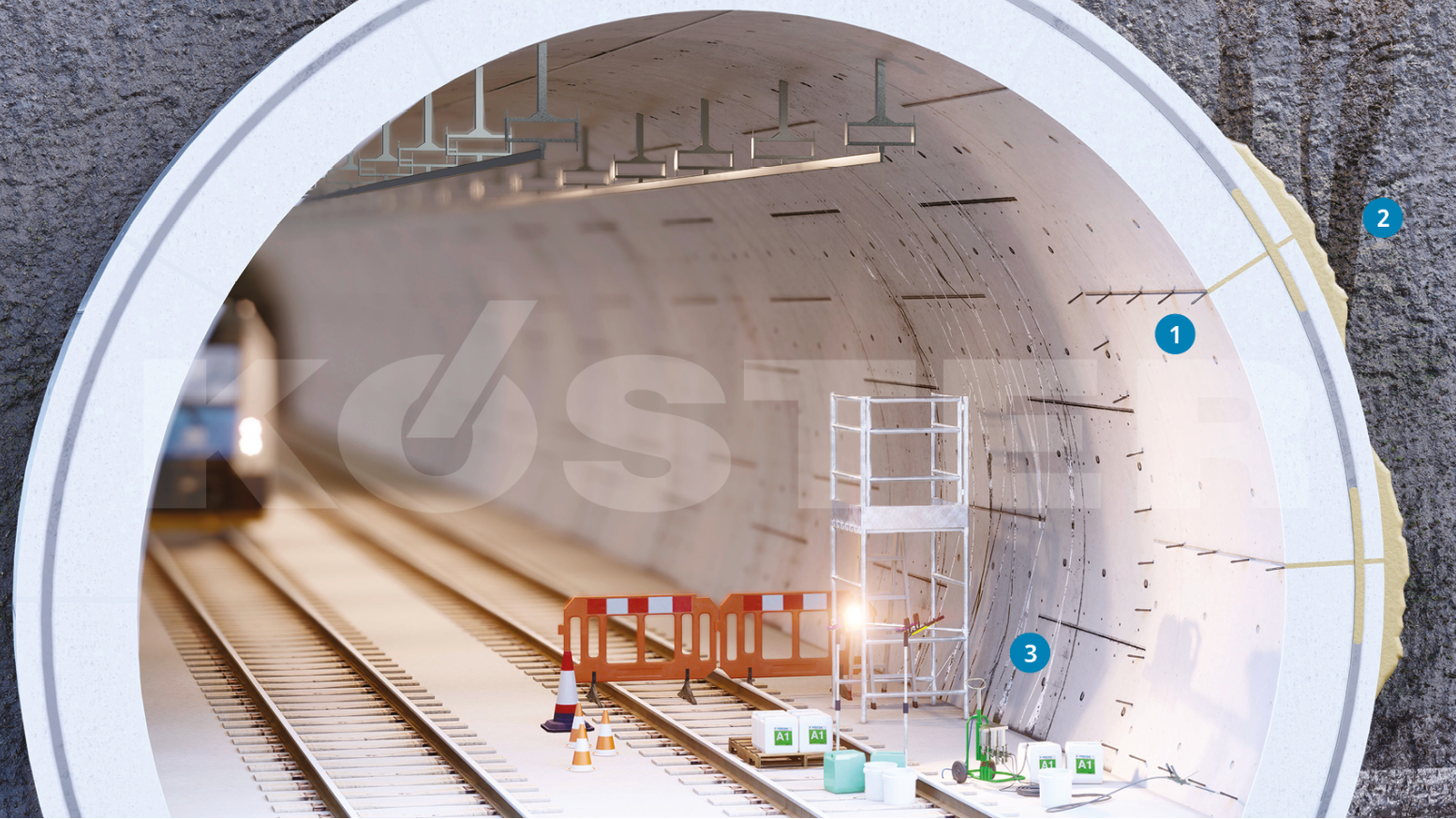

Componentes del Sistema

1. AGUJA DE INYECCIÓN

2. INYECCIÓN DE CORTINA: KÖSTER INJECTION GEL G4

3. BOMBA DE GEL: KÖSTER ACRYLIC GEL PUMP

Para proteger la integridad de los elementos de hormigón, se colocan agujas de inyección especiales a través de las juntas y se inyecta el gel acrílico KÖSTER Injection Gel G4. El material de inyección solidifica las capas de tierra adyacentes e impermeabiliza el componente constructivo desde la parte posterior. Los huecos entre el suelo y los elementos de la tubería también se rellenan con el gel impermeabilizante, restableciéndose así el sellado exterior.

Siga siempre las especificaciones indicadas en las Guías Técnicas correspondientes.
